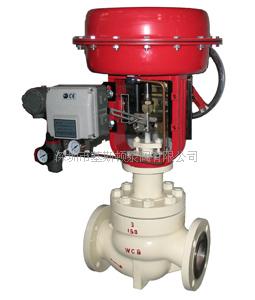

KEYSTON品牌笼式调节阀  产品详细介绍

压力平衡式调节阀  结构特点和应用范围

            CV3000-HCB笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力大。
            本产品符合GB/T4213-92。

    压力平衡式调节阀  技术参数和性能指标

阀        体

        型        式        直通铸造球形阀
        公称通径        100～300mm
        公称压力        ANSI  125、150、300、600    JIS10、16、20、30、40K    PN1.6、4.0、6.4MPa
        连接型式        法兰连接：FF、RF、RJ、LG
                                法兰标准：JIS  B2201-1984或ANSI  B16.5、JB/T79.1  PN1.6MPa、JB/T79.2凹凸面
                                焊接连接：对接焊BW
        材        料        ZG25  ZG1Cr18Ni9Ti
                                ZG0Cr17Ni12Mo2、1.25Cr0.5Mo  5.0Cr0.5Mo或SCPH21  SCPH61  Ti
        上  阀  盖        常温型（P）：-17～+230℃    伸长Ⅰ型（EⅠ）：-45～-17℃  +230～+566℃
                                伸长Ⅱ型（EⅡ）：整体式（E2I）-100～-45℃  焊接式（E2W）-196～-100℃
                                注：工作温度不准超过各种材料的允许范围
        压盖型式        螺栓压紧式
        填        料        V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料

压力平衡式调节阀  阀内组件

        阀芯型式        先导式阀芯
        材        料        17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金

压力平衡式调节阀  执行机构

        型        式        HA多弹簧薄膜执行机构
        膜片材料        丁睛橡胶夹尼龙布
        弹簧范围        0.02～0.10MPa、0.08～0.24MPa
        供气压力        0.14、0.16、0.28、0.35MPa
        气源接口        Rc    1  4
        环境温度        -30～+70℃


压力平衡式调节阀  阀作用型式          气—关式或气—开式

压力平衡式调节阀  附        件              定位器、手轮机构、气动阀位传送器等

压力平衡式调节阀  性        能

        泄  漏  量        符合标准ANSI  B16.104Ⅳ级，小于额定Cv的0.01%
        回        差        3%（不带定位器）、1%（带定位器）
        压力平衡式调节阀  基本误差        ±5%（不带定位器）、±1%（带定位器）
                                压力平衡式调节阀  备注：采用标准的V型聚四氟乙烯填料时
  以上产品如果有不明之处，请祥见公司网站或致电KEYSTON公司技术部咨询，我们会竭诚地为您解除使用调节阀的后顾之忧。
