『ZSAP电子式电动顶导向调节阀』
- 价 格：
面议 /
台
- 供 应 地：上海上海市
- 发布公司：上海康乐阀门有限公司
- 产品型号：ZSAP电子式电动顶导向调节阀
- 品 牌：上海康乐阀门
- 发布日期：2011/7/12 14:46:53
- 联系人QQ：1937363454
详细说明
详细介绍：

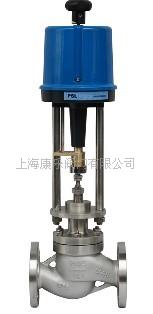

ZSAP电子式电动顶导向调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
主要技术参数和性能指标
调节机构主要技术参数
公称通径mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座通径mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量系数kv 直线型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力(MPa) 0.6，1.6，2.5，4.0，6.4
行程(mm) 10 16 25 40 60 100
流量特性 直线 直线，等百分比，快开
工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式 直通单座铸造球型阀
上阀盖型式 普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 361LSA-08
361LXA-08 361LSA-20 361LSB-30 361LSB-
50 ,
361LSC-65 361LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-
50
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
性能
1、执行机构主要技术参数
型号 额定输出力N 速度mm/s 技术参数
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08
361LXA-08 1000 800
800 0.25 4.2
4.2 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
202 361LSA-20
361LXA-20 2000 2000
2000 0.50 2.1
2.1
204 361LSB-30
361LXB-30 4500 3000
3000 0.50 3.5
3.5
208 361LSB-50
361LXB-50 8000 5000
5000 1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0
2、性能指标
项目 指标值
基本误差％ 配3610L±2.5；带定位器 ±1.0
回差％ 配361L ±2.0；配PSL±1.0
死区％ 1.0
始终点偏差％ 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
可调范围 50：1
额定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV级小于阀的额定容量×10-4
3、允许压差
公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 1.26 0.87 0.49 0.32 0.22
配361L 361LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
361LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
361LSC-65 1.51 0.99 0.64 0.41 0.28
361LSC-99 0.63 0.44 0.25 0.16 0.11
外形尺寸 mm
公通径(mm) 20 25 40 50 65 80 100 150 200 250 300
L(mm) PN1.6MPa 181 184 222 254 276 298 352 451 600 720 820
PN4.0MPa 194 197 235 267 292 317 368 473 600 760 850
PN6.4MPa 206 210 251 286 311 337 394 508 650 800 870
H1(mm) 67 72 87 92 105 110 127 174 209 300 350
配PSL H(mm) 普通型 738 750 765 767 845 857 875 1025 1045 1252 1545
散热片型 888 900 930 937 1025 1042 1085 1285 1305 1805 1825
D(mm) 176 225
重量(KG) 15 17 24 29 49 61 82 150 211 370 570
配361L H(mm) 普通型 501 513 650 652 770 782 800 1080 1125 1345 1365
散热片型 651 663 815 822 950 967 1010 1340 1385 1625 1645
D(mm) 225 310
重量(KG) 23 24 39 44 64 76 97 203 264 418 618
