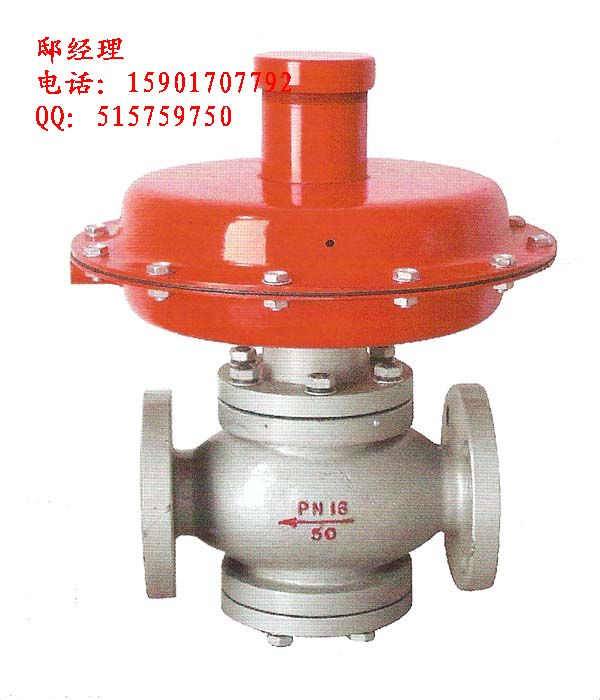

ZZV自力式微压调节阀_自力式微压调节阀

  差（微）压调节范围确定  ：  差（微）压调节范围分段，见表一。控制点应选取在相应差压调节范围的中间值附近。
◆      整机作用方式确定  ：  差（微）压调节阀有B型和K型两种。B型阀阀芯初始位置常开，差（微）压增大时闭合。K型阀阀芯初始位置常闭，差（微）压增大时开启。
【  主要技术参数和性能指标  】
公称通径DN（㎜）    20    25    32    40    50    65    80    100
额定流量  系数Kv    ZZCP/ZZVP    8    11    20    32    50    80    100    160
ZZCN            53    83
额定行程L（㎜）    6    8    10    15    20
公称压力PN（MPa）    0.10  1.0
差压调节范围（KPa）    0.5～5.5  5～10  9～14  13～19  18～24  22～28  26～33  31～38  36～44  42～51  49～58  56～66  64～78  76～90  88～100
介质温度（℃）    ≤80
调节精度（%）    ≤10
允许泄漏  量（l/h）    ZZCP/ZZVP    10  －  4  ×阀额定容量（Ⅳ级）
ZZCN    5×10  －  3  ×阀额定容量（Ⅱ级）

注：  1.  ZZCP/ZZVP  公称压力为0.10MPa，ZZCN为1.0MPa  2.  ZZCN差压调节范围为  36～44…88～100KPa

【  主要技术参数和性能指标  】  单位:mm
公称通径(DN)    20    25    32    40    50    65    80    100
A    308    394    308    394    308    394    394    394
H    ZZCP/ZZVP
  376    465    365    445    445    490    490    510
ZZCN
          536    536    570    590
L    ZZCP/ZZVP
  150    160    180    20    230    290    310    350
ZZCN            222    222    310    350
重量(kg)
  12    13    15    17    20    28    38    43
导压管螺纹接头    M16×1.5
