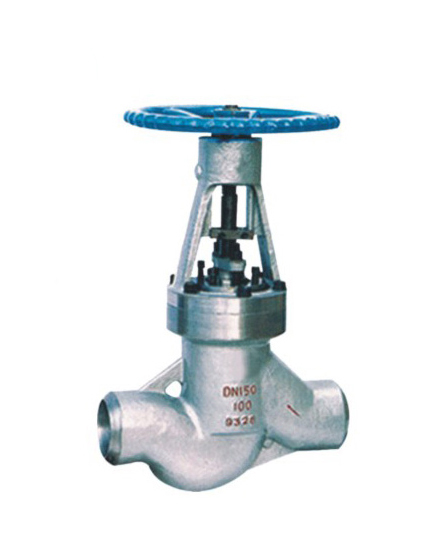

焊接截止阀
- 价 格：
面议 /
台
- 供 应 地：浙江省温州市
- 发布公司：永嘉县双德阀门有限公司
- 产品型号：J61H
- 品 牌：双德
- 发布日期：2011/12/30 9:34:26
- 联系人QQ：1523857476
详细说明
截止阀800Lb标准材质细表
序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 阀体 A105 A182F22 A182F304（L） A182F316（L）
2 阀瓣 A276420 A276304 A276304（L） A276316（L）
3 阀杆 A182F6 A182F304 A182F304（L） A182F316（L）
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276f304 A276F304（L） A276F316（L）
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 填料压套 A276410 A182F304（L） A182F316（L）
9 活节螺栓 A193B7 A193B16 A193B8 A193B8M
10 填料压板 A216WCB A351CF8
11 螺母 A1942H A1944 A1948 A1948M
12 阀杆螺母 A276410
13 锁紧螺母 A1942H A1944 A1948 A1948M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J61H锻钢焊接截止阀尺寸（mm）和重量（kg） NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 152 172 200
H（开） 166 166 171 207 240 258 330 355
W 100 100 100 125 160 160 180 200
重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6
焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8
J61H锻钢焊接截止阀900Lb~1500Lb标准材质细表
序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 阀体 A105 A182F22 A182F304（L） A182F316（L）
2 阀瓣 A276420 A276304 A276304（L） A276F316（L）
3 阀杆 A182F6 A182F304 A182F304（L） A182F316（L）
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276304 A276304（L） A276F316（L）
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 填料压套 A276410 A182F304（L） A182F316（L）
9 活节螺栓 A193B7 A193B16 A193B8 A193B8M
10 填料压板 A216WCB A351CF8
11 螺母 A1942H A1944 A1948 A1948M
12 阀杆螺母 A276420
13 锁紧螺母 A1942H A1944 A1948 A1948M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
J61H锻钢焊接截止阀尺寸（MM）和重量（KG）
NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 92 111 111 120 152 172 200 220
H（开） 171 207 207 240 258 330 355 370
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9
焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0
订货须知：
一、①J61H锻钢焊接截止阀产品名称与型号②J61H锻钢焊接截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J61H锻钢焊接截止阀型号，请按J61H锻钢焊接截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
