CJ2B16-30T 气缸 SMC_气缸_南京泽登机电设备有限公司

SMC气缸/电磁阀/接头/磁性开关/气爪/滑台现货
联系人:张    慧
联系电话15312023041  025-52213376  传真:025-82230972
邮箱:381045766@qq.com    公司网址:http://www.njzdjd.com
SMC气缸种类:气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有作往复直线运动的和作往复摆动的两类（见图）。作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸  4种。  　　①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。  　　②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。  　　③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。  　　④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10～20米/秒)运动的动能，借以作功。冲击气缸增加了带有喷口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于  280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
SMC气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示：  SMC气缸原理图  　　1）缸筒  缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。  SMC  CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。  2）端盖  端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
AD402-04
AF30-03D
AF40-04D-2
AFM40P-060AS
AKB02B-02S
AN101-01
AR30-02
AR30-03BE
AR40P-270AS
AS1001F-04
AS1201FG-M5-06
AS1201F-M5-04
AS1201F-M5-06
AS1201F-M5-23
AS1201F-M5-6
AS2201F-01-04S
AS2201F-01-06S
AW20-01
AW20-02BG
AW20P-270AS
AW30-03BDE
BJ2-010
BJ2-016
BM2-020
BM2-025
BM2-032
BM2-040
BT-03
C5050
CA2-D06
CA2-F05
CD85N12-25
CDJ2B16-100-A
CDJ2B16-45A-B
CDJ2B16-60-A
CDJ2D10-50-B
CDJ2KB16-15-B
CDM2B32-125
CDM2C40-25
CDM2L25-150A
CDP-4A
CDP-6A
CG-D032
CG-D040
CJ2B10-45R
CJ2B16-15
CJ2B16-30T
CJ-F016B
CM-L020
CQ2B12-15DCM
CQ-L020
CRB2BW10-270S
CS1BN250-500
D-A54
D-A73
D-A93
D-A93VL
D-A96L
D-B73L
D-B73L
D-C73
DEF08-03
D-F7BVL
D-F8NL
D-F9B
D-F9NL
D-M9B
D-M9BL
D-M9BV
D-M9BW
D-M9BWL
D-M9N
D-M9NV
D-M9NVL
D-R731
D-R731L
D-R732
DXT170-71-1
D-Y59A
D-Y69BL
D-Y7BW
D-Y7BWL
D-Z73
G36-10-01
G46-10-02
IP200-100
ITV2010-012S
ITV2050-312L
KFT08U-00
KJS06-01S
KNL3-06-200
KQ2E04-00
KQ2F08-03
KQ2F12-03
KQ2H04-00
KQ2H04-01S
KQ2H04-02S
KQ2H04-06
KQ2H06-00
KQ2H06-01
KQ2H06-01S
KQ2H06-02S
KQ2H06-03S
KQ2H06-08
KQ2H06-M5
KQ2H06-M6
KQ2H08-00
KQ2H08-01S
KQ2H08-02S
KQ2H08-03S
KQ2H08-10
KQ2H10-00
KQ2H10-01
KQ2H10-02S
KQ2H10-03S
KQ2H10-04S
KQ2H10-12
KQ2H12-02S
KQ2H12-03
KQ2H12-03S
KQ2H12-04S
KQ2H16-03S
KQ2L06-01S
KQ2L06-02S
KQ2L06-10
KQ2L06-M5
KQ2L07-M5
KQ2L08-01S
KQ2L08-02S
KQ2L08-03S
KQ2L08-12
KQ2L10-02
KQ2L10-02S
KQ2L10-03S
KQ2L12-02S
KQ2L12-04
KQ2L12-04S
KQ2L16-00
KQ2L16-03S
KQ2LE08-00
KQ2LE10-00
KQ2P-04
KQ2R06-08
KQ2R08-12
KQ2S04-01S
KQ2S08-01S
KQ2S10-03S
KQ2S12-02S
KQ2S12-03S
KQ2T04-06
KQ2T06-00
KQ2T06-01S
KQ2T06-02S
KQ2T06-08
KQ2T06-M5
KQ2T08-00
KQ2T08-01S
KQ2T08-02S
KQ2T08-06
KQ2T12-00
KQ2T12-02S
KQ2T12-03S
KQ2T12-04S
KQ2T16-00
KQ2U04-00
KQ2U04-06
KQ2U06-00
KQ2U06-08
KQ2U08-00
KQ2U08-02S
KQ2U10-00
KQ2U10-12
KQ2V04-M5
KQ2V06-M5
KQ2V08-02S
KQ2Y08-02S
KSH06-M5
KSL08-02S
L-CDQSB12-35DC
M4X31
MGPL40-50
MHC2-20D
MHY2-16D
MHZ2-10D
MHZ2-10DN
MHZ2-16DN
MHZ2-20D
MHZ2-20DN
MHZ2-25D
MHZ2-6D
MHZA2-6D
MHZJ2-20D1
MXH10-15

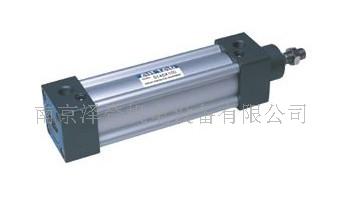

CJ2B16-30T 气缸 SMC

详细说明

产品说明Explain

公司简介Content

南京泽登机电设备有限公司

该供应商的其他产品

你可能感兴趣
