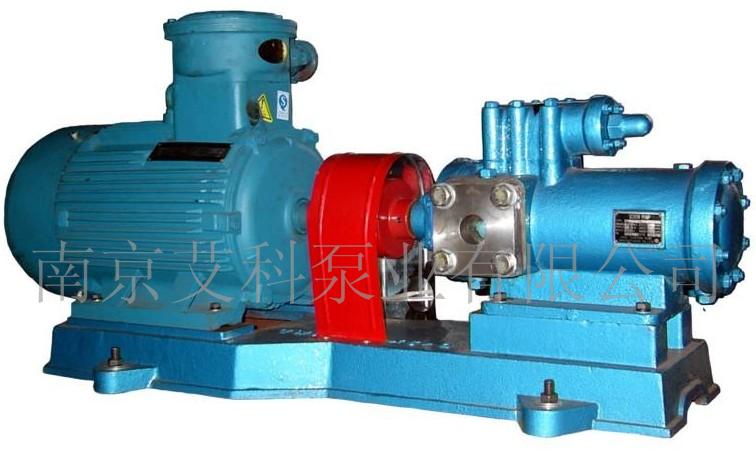

HSG三螺杆泵
- 价 格：
面议 /
台
- 供 应 地：江苏省南京市
- 发布公司：南京艾科泵业有限公司
- 产品型号：HSG940*2-46
- 品 牌：南京螺杆泵，黄工工业泵，天津工业泵，imo，seim
- 发布日期：2011/11/2 16:13:44
- 联系人QQ：275960940
详细说明
HSG系列三螺杆泵
HSG系列三螺杆泵是我公司根据市场和客户需求，在HSNH系列基础上研制开发的又一系列产品，它能够完全替代国内3G 3GR系列卧式三螺杆泵。按照国标GB/T10886-2002设计生产。
HSG系列三螺杆泵是轴向输送容积式转子泵，它由特殊形状曲线构成的螺旋型面，当螺杆转动时，运动密封腔室把液体由进口吸入并沿轴向连续、无脉动的输送到出口，运转的平稳性，具有低噪音，无脉动；主从杆采用液压平衡，液压力驱动旋转，所以螺杆无磨损，寿命长；采用机械密封，无泄漏；结构简单紧凑、体积小、重量轻、效率高、具有很强自吸能力、节能效果好；安装、使用和维修很方便。
HSG系列三螺杆泵可输送各种不含固体颗粒、无腐蚀性的油类和类似油的润滑性液体。介质粘度3.0 ~ 760mm2/s，流量范围4.3 ~ 102 m3/h，最高压力2.5Mpa，最高温度150℃。广泛适用于机械、石油、化工、冶金、电力、船舶和食品等部门。
HSG系列三螺杆泵的安装型式为卧式。
性 能 参 数 表
泵 压力P 流量Q 转速n 轴功率 电机 电机
规格 Mpa m3/h r/min KW 型号 功率
HSG 120X2-36 1.0 8.31 2900 3.97 132S1-2 5.5
3.74 1450 1.85 100L2-4 3
HSG 1
20X4-42 1.0 11.8 2900 3.64 132S1-2 5.5
5.86 1450 3.0 112M-4 4
HSG
210X2-36 1.0 16.7 2900 7.42 160M1-2 11
8.14 1450 4.95 132S-4 5.5
HSG
210X4-36 1.5 17.1 2900 9.83 160M2-2 15
8.52 1450 4.95 132M-4 7.5
HSG
280X2-46 1.0 30.5 2900 11.8 160M2-2 15
14.1 1450 5.51 132M-4 7.5
8.53 950 3.95 132M2-6 5.5
HSG
440X2-46 1.0 25.3 1450 9.08 160M-4 11
16.1 950 5.56 160M-6 7.5
HSG
440X4-46 1.5 25.4 1450 13.4 180M-4 18.5
16.3 950 7.99 160L-6 11
HSG
660X2-46 1.0 35.3 1450 13.1 160L-4 15
22.1 950 7.1 160L-6 11
HSG
940X2-42 1.0 45.2 1450 16.6 180L-4 22
29 950 10.1 180L-6 15
HSG
940X4-42 1.5 45.2 1450 23.2 200L-4 30
29 950 17.2 200L2-6 22
HSG
1300X2-46 1.0 67.7 1450 25.1 200L-4 30
48.6 950 16.3 200L2-6 22
HSG
1700X2-46 1.0 100.6 1450 34.9 225M-4 45
65.1 950 21.6 225M-6 30
HSG
1700X4-46 1.5 100.4 1450 49.5 280S-4 75
64.9 950 33.8 280S-6 45
选泵注意事项
1、从驱动端看，HSG120×2、HSG280×2、HSG660×2为右进左出，其余均为左进右出；
2、应根据油品的粘度选择适当的转速，以保证泵的NPSHr能满足用户的实际吸入条件；
对于大规格泵（HSG440以上），介质粘度小于380cst，转速以1450r/min或950r/min为宜，介质粘度大于380cst，转速以950r/min为宜；
对于小规格泵（HSG280以上），介质粘度小于380cst，转速以2900r/min为宜，介质粘度大于380cst，转速以1450r/min为宜；
介质粘度超出性能参数表范围时, 请与我公司技术部联系, 我公司将为您提供满意的服务。
３、用户选定泵后进行基础施工设计所需泵与电机的机组配套尺寸，请向我公司索取。
●订货时请提供以下数据
●泵的工作流量Q
●泵的进口压力（或真空度）P1
●泵的出口压力P2
●介质工作温度T
●工作温度下介质的粘度v
●介质的特性
●配套要求：过滤器，进出口配对法兰，机械密封，联轴器等
性能参数表下载：
如有需要提供HSG系列三螺杆泵的其他内容，请联系您的销售经理或售服人员：
E-mail：akby@163.com 电话：025-81953676 85385831 85385832
025-68936010 68936020
025-85350284(Fax)
南京艾科泵业有限公司生产的三螺杆泵包括通用三螺杆泵、船用三螺杆泵以及特殊型三螺杆泵等。三螺杆泵系列产品共有150余种，产品广泛应用于机械、石油、化工、冶金、矿山、化纤、船舶、电力、建材、电站、航空航天、动力、港口、码头、造纸、水轮机、汽轮机、热电、能源、水电、机械、机床、液压、润滑、风力、发电、油库、储运、路桥建设等行业
三螺杆泵是轴向输送介质的定量容积式转子泵，它由特殊的形状曲线构成的螺旋型面的主动螺杆和两根从动螺杆互相啮合及它们与泵套三孔内表面的配合，在泵的进出油口之间形成的数级动密封腔，当主动螺杆和从动螺杆互相啮合转动时，由于带有一定黏度的介质使螺杆之间形成逐个的密封腔，并且螺杆和螺杆之间，螺杆与泵套之间形成油膜，不断形成数个运动的密封腔，这些动密封腔不断将介质从泵的进口沿螺杆轴向输送到泵的出口，不断在泵的进口处形成真空。泵进口处的介质不断在大气压的作用下，压入泵腔内，（由于此时泵已经有自吸能力，也可称做吸入泵腔内）使所输送的介质逐级密封逐级提升压力，形成一个连续平稳轴向移动的压力液体。由于是轴向密封输送，因此无搅拌无压力脉动。螺杆泵运行平稳，噪音低。主动螺杆和两根从动螺杆的轴向力采用液压平衡装置，从动螺杆由液压力驱动旋转，所以螺杆之间无磨损，使用寿命长；泵采用机械密封加骨架油封双重密封方式，无泄露。内部结构简单紧凑，效率高、具有很强的自吸能力、节能效果好；且安装、使用和维护检修方便。
三螺杆泵所输送液体为各种不含固体颗粒、无腐蚀性油类及类似油类的润滑性液体，所输送黏度为1.2－100oE（3.0－760cst），高粘度液体也可以通过加温、降粘后输送。其温度一般不超过150oC，流量范围3.32L/min－10000L/min(0.2m3/h-590m3/h)。部分特殊产品最高工作压力可以达到16-21Mpa。
三螺杆泵在结构、性能方面具有一下特点：
1、结构简单：泵本身主要由泵体、泵套（衬套）和三根螺杆组成，具有多种结构形式，一般小流量0.2－6.3 m3/h，低压力2.5Mpa以下泵的泵体和衬套合为一体（统称泵体），立式、卧式安装，泵的进油口和出油口方向可以相隔90度任意安装，轴封为端面机械密封，部分产品加有骨架油封双重密封形式。中等流量以上的泵，泵体和泵套为分开的单独的零件，泵套密封装配在泵腔内部。大
