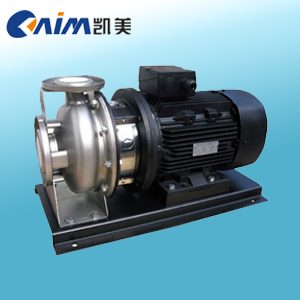

ZS型不锈钢卧式单级离心泵



ZS型不锈钢卧式冲压离心泵采用不锈钢板；中压胀形焊接等先进工艺制成，是国内首创的新一代离心泵，可替代传统小口径IS泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。

ZS型不锈钢卧式单级离心泵型号意义

ZS型不锈钢卧式单级离心泵应用

ZS型不锈钢卧式冲压离心泵是一种适应范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适用于不同温度、流量和压力范围。
其典型应用主要包括以下方面：
供水：水厂过滤、输送及分区送水和主管增压；
工业增压：流程水系统、清洗系统；
工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送；
水处理：蒸馏系统或分离器、游泳池等；
农田灌溉、石油化工、医药卫生等。

ZS型不锈钢卧式单级离心泵安装条件

ZS型不锈钢卧式冲压离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成：
·泵应安装在通风且防冰冻的地方；
·泵的安装要保证在使用时泵不受系统管路的张力影响；
·如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露；
·为了方便于检查和维修，在机组的周围应必须留有足够的空间；
·电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害；
·泵应水平安装在基座上，水平方向为泵的吸入口，垂直方向为泵的排出口。


如果泵中的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有最小压力，

最大吸程H[m]可按下式计算：
H=Pb×10.2-NPSH-Hf-Hv-Hs．
Pb-大气压(巴)
在闭式管路中可以认为是闭式系统的系统压力(巴)。
NPSH一净正吸入压头(米)
可以在性能曲线中NPSH曲线上对应于最大流量处读出。
Hf-入口处的管路损失(米)
其是对应于管路可能产生的最大流量时的值。
Hv-液体的汽化压力(米)
其值的大小取决于液体的温度和液体的汽化压力值。
Hs-安全余量(米)
最小为0.5米压头
通过计算，如果“H”为正值，说明泵可以在最大吸程“H”的情况下运行；如果“H”为负值，说明泵必须要在进口有一个最小压力为“H”米的压头的情况下才可以正常运行。
注：一般情况下不进行以上计算。只有在下列情况下使用泵时才要对“H”进行计算：
1、液体温度较高
2、液体流速超过了额定值
3、吸程较大或进口管路较长
4、系统压力太小
5、进口条件较差

ZS型不锈钢卧式单级离心泵运行条件

ZS型不锈钢卧式冲压离心泵输送清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体；
温度在-20℃至+100℃之间的液体；
环境温度最高+40℃；
最高海拔1000米；
系统最高压力10bar。

ZS型不锈钢卧式单级离心泵电机

电机为全封闭、风冷式二极标准电机；
防护等级：IP55；
绝缘等级：F；
标准电压：50Hz  1×220V
3×380V

ZS型不锈钢卧式单级离心泵结构图


序号
  零件名称
  材料
  对照代号/AISI/ASTM

1
  电机



2
  泵头
  铸铁HT200
  ASTM25B

3
  防护板
  不锈钢ocr18Ni9
  AISI304

4
  泵轴
  不锈钢2cr13/ocr18Ni9
  AISI420/  AISI304

5
  橡胶零件
  丁晴橡胶NBR


6
  泵头衬里
  不锈钢ocr18Ni9
  AISI304

7
  机械密封
  石墨/碳化硅


8
  叶轮
  不锈钢ocr18Ni9
  AISI304

9
  泵体
  不锈钢ocr18Ni9
  AISI304

10
  底座
  钢Q235
  ASTMA570
