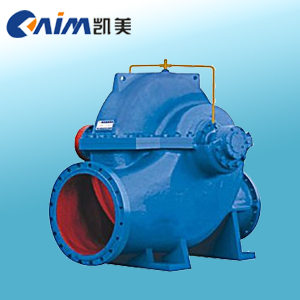

SOW中开蜗壳式双吸离心泵
SOW系列单级双吸中开蜗壳式离心泵，主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业（一般性液体）等输送液体的场合。
SOW中开蜗壳式双吸离心泵技术参数
出口直径：DN=80～500mm
流量：50～4200m3/h(额定点)
扬程：H=7.6～160m(额定点)
试用工作压力：2.5Mpa;
介质：清水或物理化学性质类似于清水的其它液体（固体颗粒≤80mg/L)。
温度:≤105℃
SOW中开蜗壳式双吸离心泵产品特点
经优化设计的水力模型，不仅使泵具有优异的水力性能，并且没有轴向力（理论上）这一困绕水泵特别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造，过流表面光滑提高了泵的抗汽蚀性能和效率。
根据输送介质或用户要求采用填料密封或机械密封，不受转向限制。对于填料密封，有足够的空间用于更换填料。
SOW中开蜗壳式双吸离心泵工作条件
1.试用工作压力为2.5MPa;即泵入口压力+泵扬程≤2.5MPa。根据泵壳承受的最大压力，泵体和泵盖材质采用灰口铸铁（1.6MPa）、球墨铸铁（2.0MPa）、铸钢（2.5MPa）。在订货时敬请注明泵的承压情况或材质。
2.介质：温度≤105℃的清水或物理化学性质类似清水的其它液体（固体颗粒≤80mg/L）。
SOW中开蜗壳式双吸离心泵型号意义
SOW中开蜗壳式双吸离心泵结构特点
结构紧凑、稳定性好。该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。
根据需要电动机（驱动机）可以在左端也可在右端，方便现场安装。结构上缩短转子部件轴向尺寸，轴的钢性更好，运行更稳定可靠。设有泵体密封环，而叶轮密封环为可选用件。密封环磨损后可以更换，减少了运行维护费用。
1．采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。
2．配备恒定油位的油杯，也可用稀油润滑。
3．选用进口（SKF、NSK、NTN）高质量轴承，运行平稳，噪音低，使用寿命长。
SOW中开蜗壳式双吸离心泵结构图
1
泵 体
2
叶 轮
3
泵 盖
4
水冲洗管部件
5
密 封 环
6
管 堵
7
O形密封圈
8
密 封 体
9
密封压盖或填料压盖
10
挡 水 圈
11
轴承压盖
12
轴 承 体
13
轴
14
骨 架 油 封
15
弹性挡圈
16
轴承挡圈
17
轴 套
18
机械密封或填料密封
19
轴 承 套
20
轴 承
21
轴承垫圈
22
碟 形 弹 簧
23
锁紧螺母
24
恒位液位计
25
安 全 塞
26
油 标 器
SOW中开蜗壳式双吸离心泵主要零件材质
零件名称
可供选择的材料（可另选）
轴
45、2Cr13（不锈钢）
泵体、泵盖
HT250、QT400-15（球墨铸铁）、ZG230-450
叶轮
HT200、ZCuSn11（青铜）ZG1Cr18Ni9（不锈钢）
密封环
HT250、QT400-15、（球墨铸铁）
ZCuSn11（青铜）、ZG1Cr18Ni9（不锈钢）
