广州顶峰水泥制品有限公司是一家集中生产和销售为一体的大型水泥制品企业，旗下多个生产基地，经过多年的发展与壮大，广州顶峰现如今无论是水泥花窗的产品还是水泥花窗的销量都是全国第A一，作为水泥制品行业的龙头企业，广州顶峰多年来参加水泥制品行业协会，引导制定相关质量标准，规范行业，让行业健康发展。顶峰旗下产品包括：水泥花窗、混凝土花窗、水泥排烟管、水泥预制槽、水泥预制花盆，水泥路侧石，水泥电力盖板、水泥方桩、水泥环保砖、植草砖、钢筋混凝土排水管等等。质量保证，价格便宜！！！

使用范围：

写字楼、宾馆、酒店、商场、医院、公寓宿舍等卫生间排气

对已建或再建、装饰、改造及排气、排烟系统转换和集中排放

系统特点：

1、摩擦系数小、漏风率低，提高输送效率

表面光滑，平整，摩擦系数小，风阻低，表面粗糙度0.01mm。系统无法兰连接，大大提高了通风烟道的密闭性，与铁皮风管相比，减少了咬口和法兰的漏风，降低了通风烟道的漏风率，提高了输送的效率，漏风率仅为铁皮风管的1/50。

2、提高室内品质

整个系统不生锈，不发霉，不积尘，不繁殖细A菌、真A菌，无粉尘及纤维，无臭味，不产生粒状、气状污染物，能满足洁净场所的使用。

3、可有效提高吊顶净空间

采用无法兰连接工艺，省去法兰的高度，整体美观，可以提高室内净空间。

4、重量轻，减轻建筑物荷载

每平方重量7kg，比铁皮风管轻30%，可以有效降低建筑物荷载。

5、质量稳定可靠

建立了完备的质量管理组织结构和产品质量持续改进的方案

6、优A秀的防火防潮性能

在潮湿环境下不生锈，不腐蚀

7、超A强的强度性能

通风管道强度高，承载力大于 1000N，能承载 3000Pa的风压，可以满足高、中、低压风系统的使用。 高强度也降低了施工。

8、耐用使用寿命长产品设计结构合理、性能可靠、质量稳定，使用寿与建筑物相当。

9、现场组装安装，施工效率高，节省工期、采用现场组装安装工艺，不需要大型机械设备，现场调整快、效率高，可以节省工期。

未来广州顶峰水泥制品有限公司对住宅的通风系统设计，将重点解决烟风道技术问题，研究开发新型专用的烟风道系统和接口配件，形成完整的竖向排烟气的成套技术产品。像多层住宅变压式共用排气管道技术，就是充分利用空气动力学动压与静压转换的流通截面的大小，消除了气幕的阻滞作用和在特定位置完成动压与静压的转换，使不开抽油烟机的厨房排气口处静压很小，呈负压状态形成抽力而消除串气现象。

广州顶峰水泥制品有限公司是一家集中生产和销售为一体的大型水泥制品企业，旗下多个生产基地，经过多年的发展与壮大，广州顶峰现如今无论是水泥花窗的产品还是水泥花窗的销量都是全国第A一，作为水泥制品行业的龙头企业，广州顶峰多年来参加水泥制品行业协会，引导制定相关质量标准，规范行业，让行业健康发展。

1、烟道和通风道的断面、形状、尺寸和内壁应有利于排烟(气）通畅，防止产生阻滞、涡流、窜烟、漏气和倒灌等现象。

2、烟道和通风道应伸出屋面，伸出高度应有利烟气扩散，并应根据屋面形式、排出口周围遮挡物的高度、距离和积雪深度确定。平屋面伸出高度不得小于0．60m，且不得低于女儿墙的高度。坡屋面伸出高度应符合下列规定：

（1）烟道和通风道中心线距屋脊小于1．50m时，应高出屋脊0．60m；

（2）烟道和通风道中心线距屋脊1．50～3．OOm时，应高于屋脊，且伸出屋面高度不得小于0．60m；

（3）烟道和通风道中心线趴屋脊大于3m时，其顶部同屋脊的连线同水平线之间的夹角不应大于10°，且伸出屋面高度不得小于0．60m。

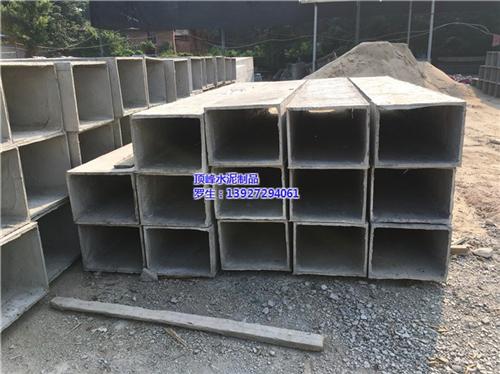

厨房成品烟道的外截面尺寸主要和层数有关，层数越高，尺寸越大。成品管道壁厚只有1cm左右，不用考虑内尺寸。

常用的风道外形断面尺寸：

6层以下：320X250

12层以下：320X300

18层以下：400X300

24层以下：450X400

30层以下：600X400

36层以下：600X500

由于管道在主体完工后安装，楼板要预留板洞，预留尺寸比管道每边大5cm。

住宅的通风道或排烟道用砖砌是不允许的，国家推广成品风道很多年了。厨房成品烟道的外截面尺寸主要和层数有关，层数越高，尺寸越大。成品管道壁厚只有1cm左右，不用考虑内尺寸。常用的风道外形断面尺寸：6层以下：320X24012层以下：340X30018层以下：430X30024层以下：460X40030层以下：600X40036层以下：600X500由于管道在主体完工后安装，楼板要预留板洞，预留尺寸比管道每边大5cm。

工艺流程

（1）在主体结构施工时，按照设计图纸的位置，预留出通风烟道的孔洞，孔洞的尺寸较构件外围尺寸要多留50～80mm。预留孔洞内的钢筋应同时也预留下来。

（2） 安装前，根据通风烟道尺寸，从顶层孔洞处吊垂线，以保证烟道安装时的垂直度。

（3） 首层安装时，先用1:2水泥砂浆找平地面。首节管座好浆后，在管内浇灌约40cm高的C20混凝土；待砼终凝后，才接着安装上部的通风烟道。

（4） 先将连接件下口座浆于下层烟道隔板上口处，其四边也应座浆密封。通风烟道要作分层承托处理。施工做法：上下管道对正座浆后，上下层通风烟道的接口一般位于楼板处，故在管道根部预埋钢板处加焊Ф12钢筋与孔洞预留钢筋焊接，支撑在楼板基层上。

（5） 通风烟道上下节结合面涂满聚合物水泥浆（108胶:水泥=6:1）；通风烟道与楼板间的接缝，应预先凿毛处理，清洗干净后支模，用C20细石微膨胀砼填实。

（6） 接缝处的混凝土面应比楼面低3cm左右。在填塞完混凝土后，在砼表面蓄水养护。

（7） 清理干净通风烟道脚部位置后，作两遍2mm厚851聚氨酯防水涂料20cm高；或在通风烟道脚四周捣制一道钢筋砼拦水基面1：2.5水泥砂浆批荡、压光，拦水基面批荡要在楼地面水泥砂饰面层前完成。而钢筋则需要在捣细石砼封口时预留。

（8） 在进行批荡或饰面前，应在通风烟道外围满挂网。

（9） 通风烟道在两层楼板间的接缝，应将上下两节通风烟道结合面涂满聚合物水泥浆，然后在接口处外露部分包镀锌钢丝网，并用Φ6钢筋将上下管道的预埋钢板焊接。

（10） 通风烟道安装至屋顶后应按设计要求安装不同系列产品所要求的防倒灌风帽。

注意事项

（1） 在安装前必须对通风烟道进行检查，并核对型号是否一致，层号是否满足；检查各层楼板的预留孔洞是否上下垂直对正，否则要处理到符合要求再进行安装。

（2） 通风烟道的安装应在主体结构和楼地面铺装、墙面天花粉刷之前进行。安装时应由下往上逐层安装，并注意不要将杂物掉进通风烟道内。
