HM-TD3028T-2/Q

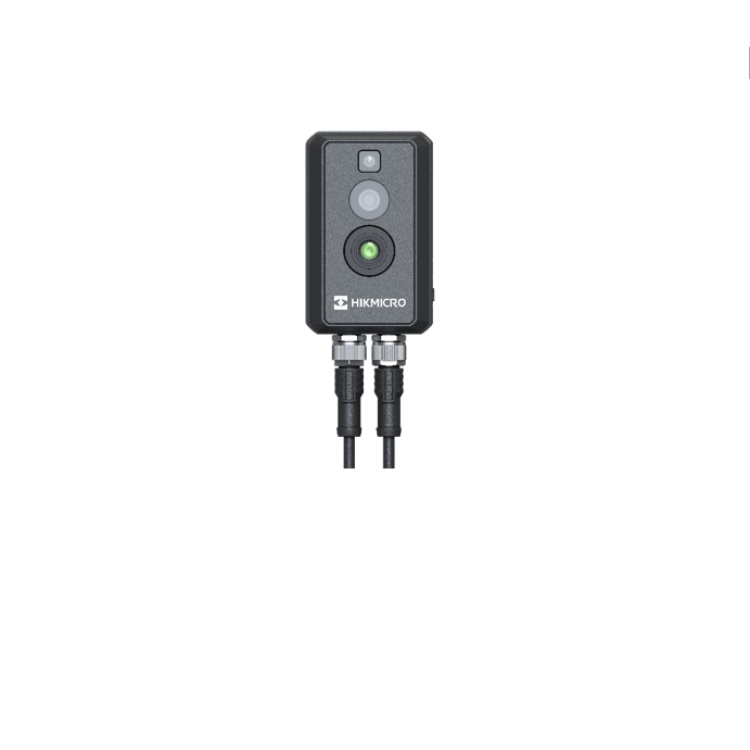

海康微影卡片式测温热成像仪

HM-TD3028T-2/Q 海康微影卡片式测温热成像仪【功能特性】
zui小成像距离0.1m
分辨率256×192，高灵敏度探测器，支持对比度调节
支持点、线、框测温
支持精确测温，测温精度：±2 °C或者读数的±2%，取zui大值
支持POE供电
体积小巧，易安装，易集成
支持双光融合

【应用场景】
适用于配电柜柜内实时在线监测以及电缆夹层、锂电池仓储等狭小空间温度监测

HM-TD3028T-2/Q 海康微影卡片式测温热成像仪 规格参数
热成像
传感器类型 氧化钒非制冷型探测器
分辨率 256×192
帧频 25 fps
像元尺寸 12 μm
响应波段 8~14 μm
NETD（噪声等效温差） ＜40 mk(@30 °C,F#=1.0)
热成像焦距 2.1 mm
zui大图像尺寸 256 × 192
zui大光圈值 F1.0
MRAD（空间分辨率） 5.7
热成像近摄距 0.1 m
测温zui远距离（0.1×0.1m） 3 m
视场角 90° × 64.2°
调色板 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、色彩3、冰火、雨、红热、绿热、深蓝等16种
测温精度 ±2 ℃或读数的±2%
测温范围 -20 ℃-150 ℃或0 ℃-550 ℃
可见光
可见光视场角 96.9° × 77.2°
可见光光圈值 F2.2
信噪比 40.3
传感器 1/5”CMOS
zui大图像分辨率 2688 × 1520
焦距 1.4 mm
zui低照度 0.06 Lux(彩色）
补光功能 白光补光zui远3.5 m
图像处理
双光融合 支持热成像通道融合可见光图像信息，提升热成像通道图像细节
智能信息叠加 10个点测温，10个框测温，1个线测温
视音频
zui大预览路数 20路
视频压缩标准 H.265/H.264
接口
客户端 iVMS-4200/iVMS-4800
报警输入 支持1路DC 0~3.3 V报警输入
报警输出 支持1路开关量输出
RS485控制接口 1路，支持MODBUS协议
网口 1路RJ45接口10 M/100 M/1000 M自适应以太网口
网络协议 IPv4,IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,EHOME
应用编程接口 支持ISAPI、SDK 16/32bit 256 × 192像素温度数据输出
支持开放型网络视频接口标准协议
本地存储 无
系统参数
菜单语言 中文
存储温度和湿度 -40 ℃~70 ℃，＜95% RH
外壳材质 铝合金
安装 背板+支架
支持配电柜内磁吸安装、壁装、吊装
尺寸 111.2 × 56 × 38.9 mm（长宽厚）
电源适配器 AC 220 V~DC 12 V，标配AC电源插头
电源输入 DC10~30 V或POE（802.af）
备注：包装标配DC 12 V电源适配器
功率 日常运行3W，zui大5 W
工作温度和湿度 精确测温：-20 °C~60 °C，＜90% RH
设备运行：-40 °C~70 °C，＜90% RH
防护等级 IP67
重量 335 g（带尾线455 g）

订货型号
HM-TD3028T-2/Q

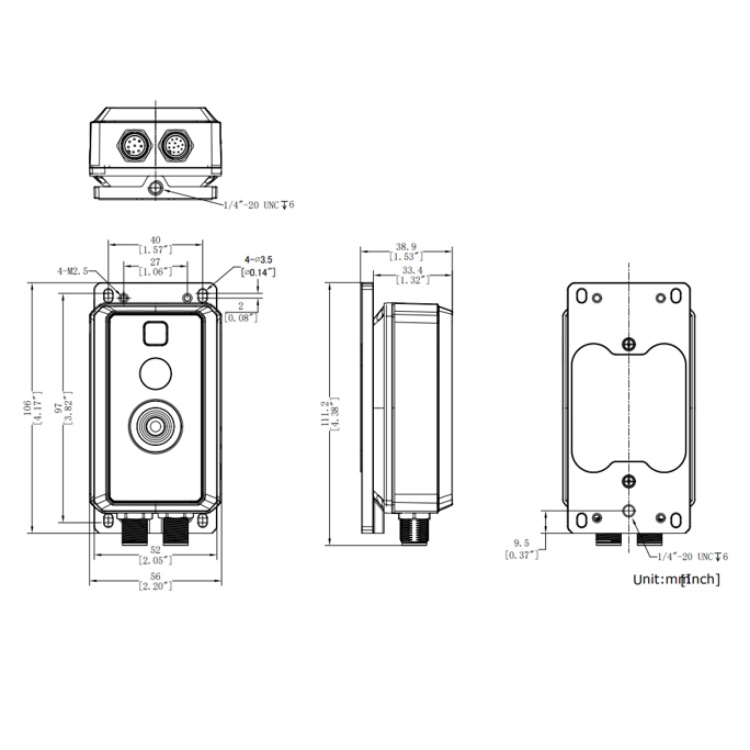

HM-TD3028T-2/Q 海康微影卡片式测温热成像仪 外形尺寸

HM-TD3028T-2/Q 海康微影卡片式测温热成像仪 配件
推荐购买

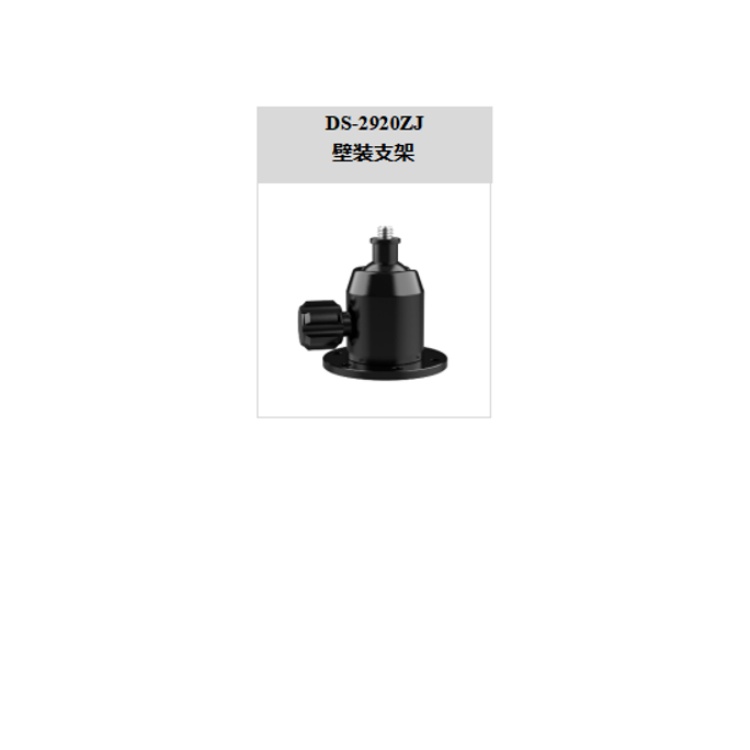

DS-2920ZJ
