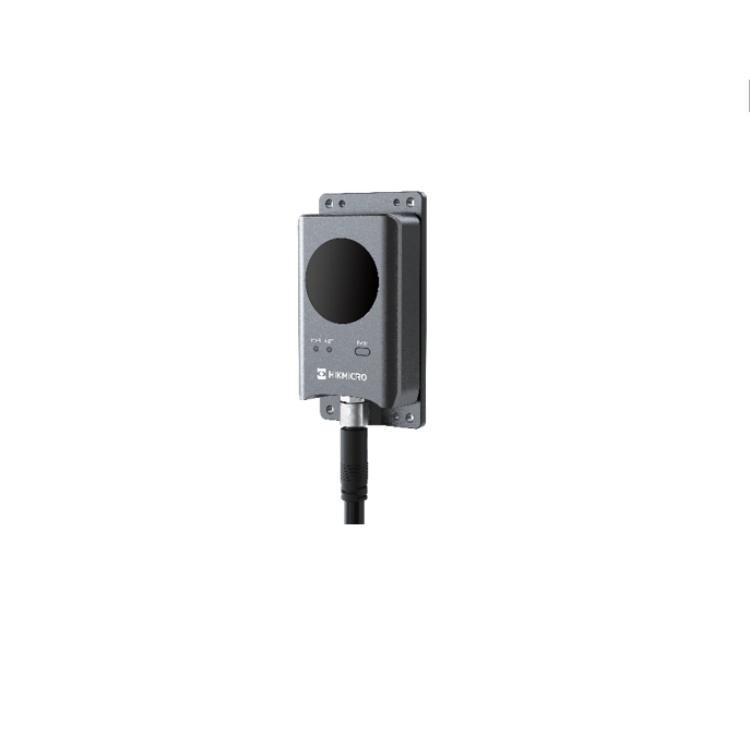

海康微影卡片式测温热成像仪（无线433型号）

海康微影单光谱测温卡片机，支持温度传感器数据叠加，分辨率为160×120，测温精度为±2℃，体积小巧，可实现狭小空间内可视化布控。

HM-TD3117T-1/Q/S 海康微影卡片式测温热成像仪（无线433型号）【功能特性】
热成像定焦镜头1.3 mm，最小成像距离0.1 m
分辨率160 × 120，高灵敏度探测器
具备大视场角镜头，覆盖更广
支持点、线、框测温
精确测温：100℃以下目标偏差在±2 ℃范围内；100℃以上目标偏差在±2%℃范围内
支持通过无线传输测温数据和图片至网关

【应用场景】
适用于配电柜柜内实时在线监测以及电缆夹层、锂电池仓储等狭小空间温度监测

HM-TD3117T-1/Q/S 海康微影卡片式测温热成像仪（无线433型号） 规格参数
型号HM-TD3117T-1/Q/S
热成像传感器类型氧化钒非制冷型探测器
分辨率160 × 120
帧频50 Hz: 25 fps
像元尺寸17 μm
响应波段8~14 μm
NETD（噪声等效温差）＜40 mk(@30 °C,F#=1.1)
最大图像尺寸160 × 120
热成像镜头焦距1.3 mm
最大光圈值F1.2
MRAD（空间分辨率）13.08
热成像近摄距0.1 m
测温最远距离（0.1×0.1m）1.3 m
视场角114° × 89°
调色板铁红2
测温精度±2 °C或读数的±2%
测温范围-20 °C-150 °C或0 °C-550 °C
图像处理智能信息叠加10个点测温，10个框测温，1个线测温
视音频最大预览路数20路
视频压缩标准H.265/H.264
接口客户端iVMS-4200/HIKMICRO Studio
RS485控制接口1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议
网口1路RJ45接口10 M/100 M 自适应以太网口
网络协议IPv4,IPv6,HTTP,HTTPS,Qos,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,DHCP
应用编程接口支持ISAPI、SDK 16/32bit 160 × 120像素温度数据输出
本地存储无
系统参数菜单语言中文
无线传输433MHz无线数据传输
存储温度和湿度-40 °C~70 °C，＜95% RH
外壳材质PC+玻纤+铝合金
安装背板+支架
支持配电柜内磁吸安装、壁装、吊装、柱装
尺寸102 × 51.1 × 27.5 mm（长宽厚）
最远传输距离实验室模拟复杂环境摸底：16台卡片机搭配搭配无线智能终端可达20m（卡片机数量越少、环境越空旷传输距离越远）
电源适配器标配 AC 220 V ~ DC 12 V 电源适配器
电源输入DC 9~15 V
功率日常运行1.6 W，最大2 W
工作温度和湿度0 °C~50 °C，＜90% RH
防护等级IP 67
重量178 g（带尾线257 g）

订货型号
HM-TD3117T-1/Q/S

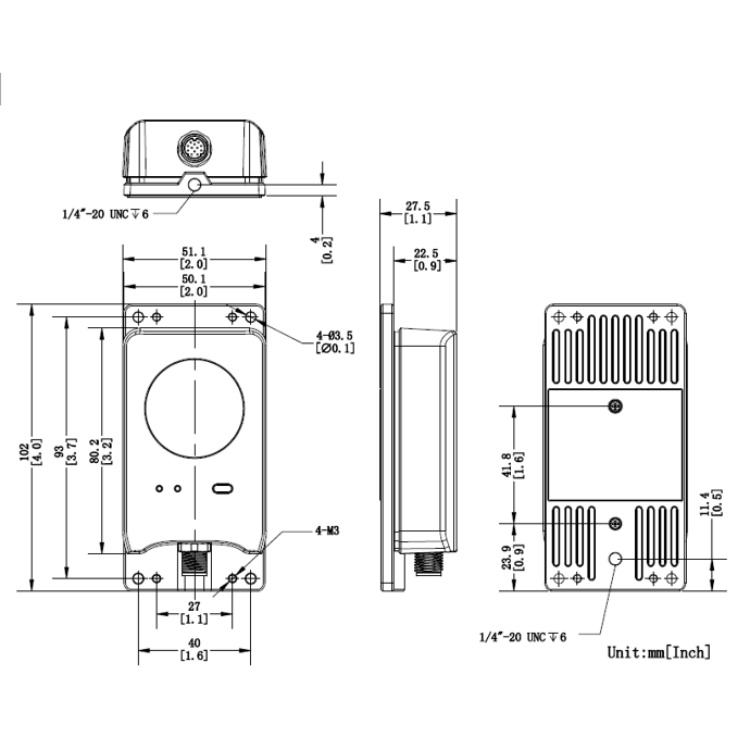

HM-TD3117T-1/Q/S 海康微影卡片式测温热成像仪（无线433型号）外形尺寸

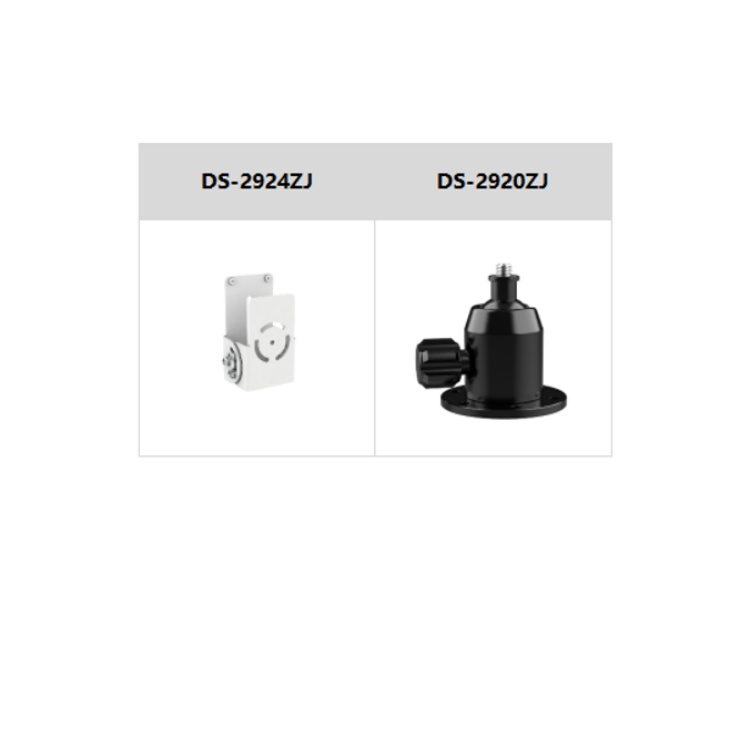

HM-TD3117T-1/Q/S 海康微影卡片式测温热成像仪（无线433型号）配件
出厂配备
DS-2924ZJDS-2920ZJ
