森林防火观测升降监控塔 30米电动升降三角塔 桁架式升降塔
森林防火观测自动升降塔,工作状态时通过桁架伸缩臂将远程监测设备举升到离地面30m的高度;非工作状态时缩回;便于对防火区进行监测.升降塔包括四节柘架结构的升降塔, 一节固定,其余三节依次嵌套于上一节;伸缩臂之间设有定向滑块结构,四节臂架在直立并伸出后;塔身从下到上体积依次减小,实现了抗风10级.

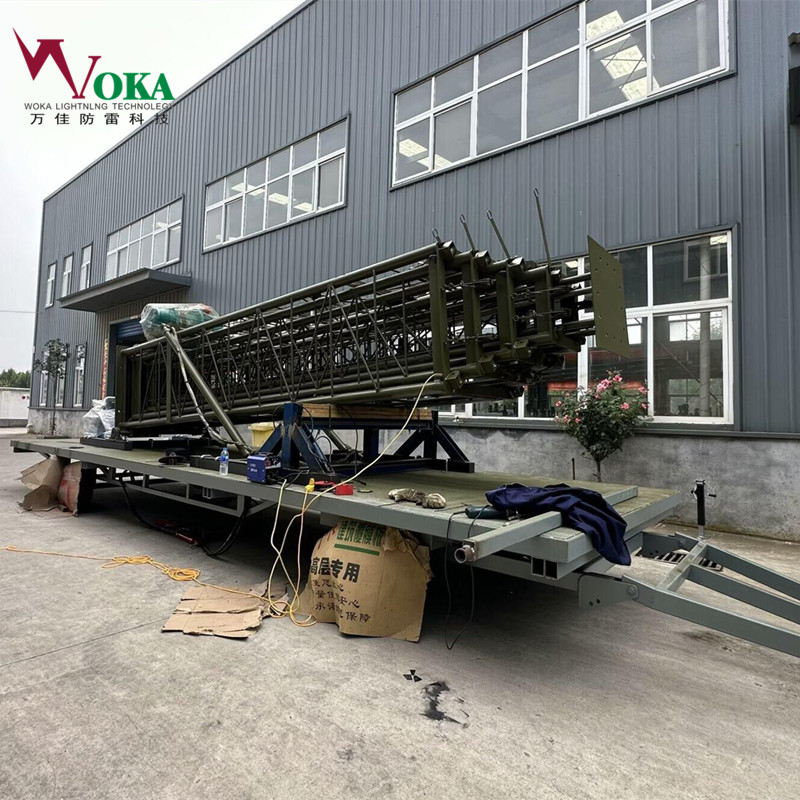

自动升降塔由升降塔体、升降绞盘、倒竖绞盘、塔座、支座、运输支架、风绳组件、控制箱等组成。采用电动绞盘驱动,能快速地将j页部载荷(如天线)升到规定高度，杆体为方型截面。工作时倒竖机构可快速将升降杆由水平状态竖成垂直状态，***后手动锁定机构将其***地锁定于机座。系统可装载于各类方舱j页部，运输时水平放置。
使用桁架结构,减少杆体自身的重量，减少迎风面积，提高杆体的稳定性。由于迎风面积小，由风载荷引起的变形也小，所需管材的尺寸较小，重量相对较轻，结构简单。由于其机构可见，维***较好。该系统要求轻便，因此工作时需要采用钢丝绳拉固
自动升降塔底座与塔身之间设了一套机械锁,塔直立上升时锁死,下降收回前打开,使塔身整体安全可靠.升降塔传动使用了两套滑轮—钢丝拉绳组双边对称布置,左右两侧的结构,功能均相同,通过设置两组滑轮─钢丝绳系统,实现了伸缩臂之间的刚性连接.配合动力伸缩液压缸,四节臂的同步伸缩,平稳顺畅无卡滞,无抖动和爬行现象.
a)杆体节数：8节；
b)升高时总高度：50m；
c)闭合时总高度：8.5m；
d)大外杆尺寸：1150mm×1150mm；
e)垂直承载能力：50kg（偏心小于50mm）（包含线缆、安装支架等所有上装设备的重量）；
f)顶部风载承载能力(稳态风速下)：10kg（距离顶端高度≤300mm）；
g)电动升降速度（单程）：10min；
h)稳态风速：8级风；
i)极限风速：12级风。
详询郑州万佳防雷的薛红18503833715
