森林防火桁架式升降塔 25米液压倒伏伸缩塔 升降四角塔
一升降塔组成

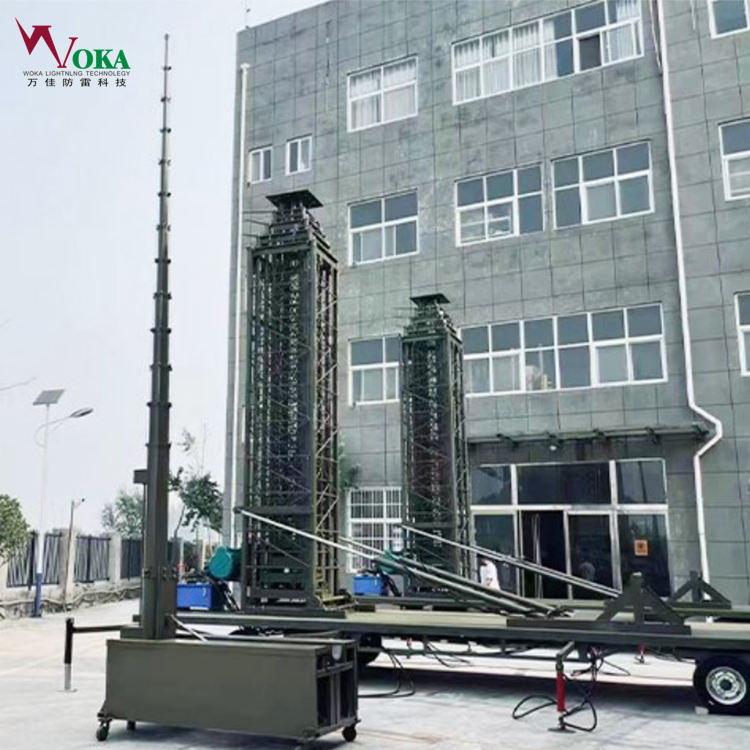

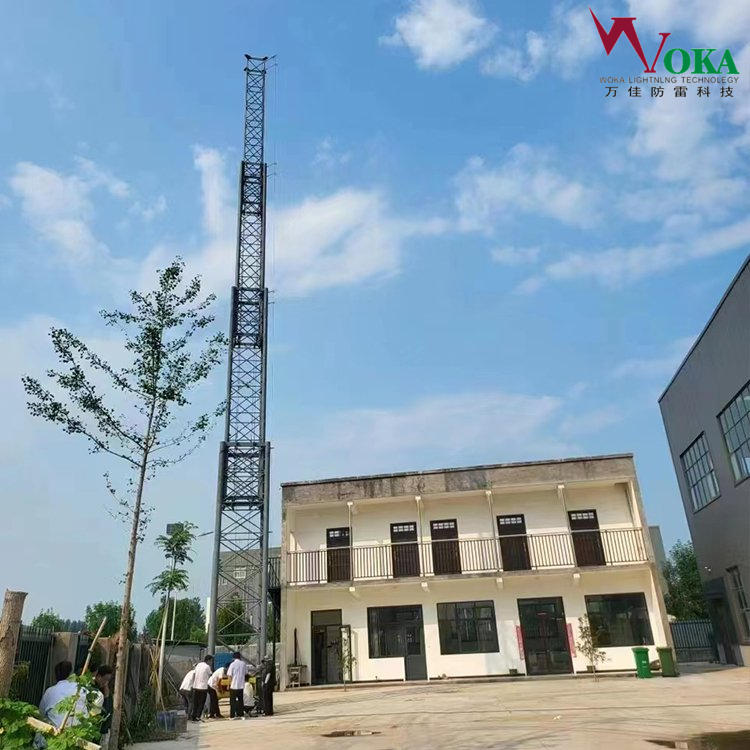

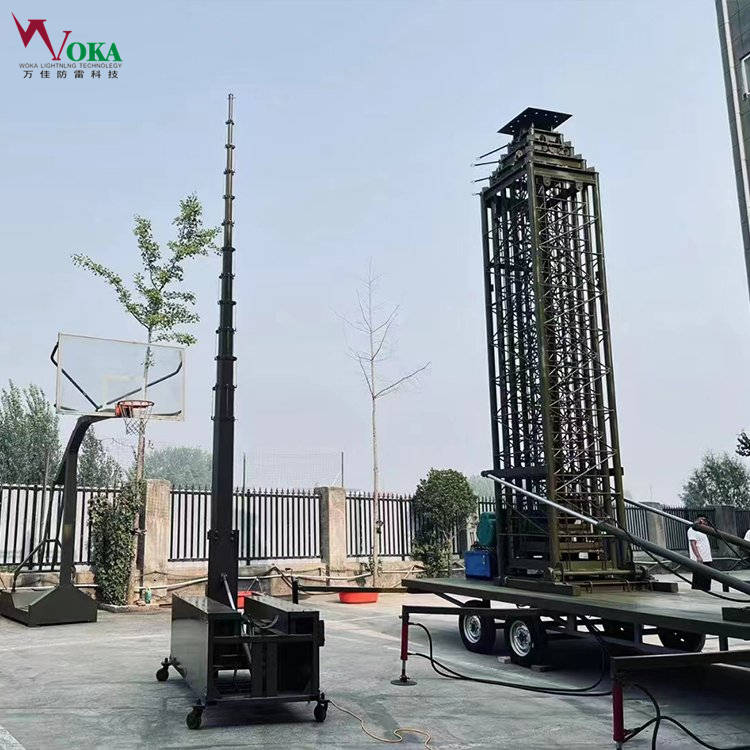

升降塔由升降塔体、升降绞盘、倒竖绞盘、塔座、支座、运输支架、风绳组件、控制箱等组成。采用电动绞盘驱动,能快速地将j页部载荷(如天线)升到规定高度，杆体为方型截面。工作时倒竖机构可快速将升降杆由水平状态竖成垂直状态，***后手动锁定机构将其***地锁定于机座。系统可装载于各类方舱j页部，运输时水平放置。
二升降塔技术参数：
1)杆体节数：8节；
2)升高时总高度：50m；
3)闭合时总高度：8.5m；
4)大外杆尺寸：1150mm×1150mm；
5)垂直承载能力：50kg（偏心小于50mm）（包含线缆、安装支架等所有上装设备的重量）；
6)顶部风载承载能力(稳态风速下)：10kg（距离顶端高度≤300mm）；
7)电动升降速度（单程）：10min；
8)稳态风速：8级风；
9)风速：12级风。
三升降塔接口要求
1)电气接口要求：
输入电源：交流380V、50Hz；
输入功率：10kW（电机功率：5kW）；
2)机械接口要求：
升降塔的顶部安装接口和底部安装接口都可以根据使用要求的不同而不同，标配情况如下：
顶部接口：采用法兰盘接口，上部设备可螺接在法兰上。
底部接口：采用两根液压油缸驱动升降杆作90°的倒竖工作，升降塔中部有转动用轴销和倒竖油缸连接支耳。升降塔倒下运输时，在外杆体的上部可和车托架相连固定。升降塔竖起后，在天线基座底部由手动推动固定机构使杆体和天线基座可靠刚性联接。到位要有定位面保证升降塔和车体的相对位置精度。
