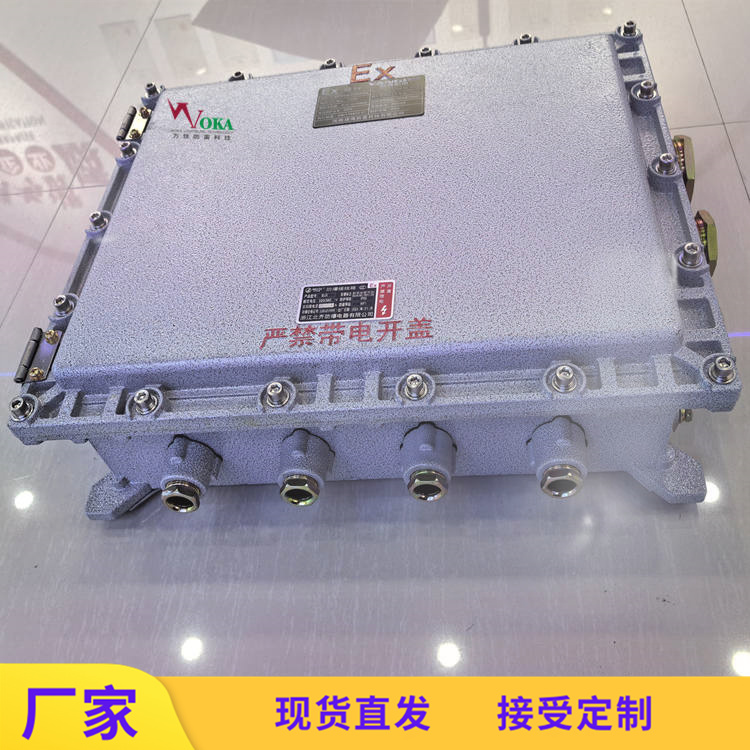

矿用本安型防雷箱 100对井口EX通讯防雷箱 井下防爆接线箱
矿用本安通讯防雷箱对入井通信线路采用了综合保护的措施,在采取了将雷电及有危害的过电压隔离于井口以外的同时,又采取了对井下人员及设备有危害的过电流熔断于井口以外的多重综合保护措施。
型号参数：
型号 WJX-C110/50（50/100/200/300）
标称工作电压Un 110V
大持续工作电压Uc V
X-X、X-C冲击额定值B2 4kV (10/700us）
X-X、X-C冲击额定值C2 kV/5kA
X一X.X-C U,@B2 ≤250V
X一X,X-C U.eC2 ≤ V
响应时间tA ≤1ns
线-线带宽fc 3MHz
安装方式 DIN 35mm导轨
螺钉扭矩 1N*m
剥线长度 10mm
接线截面积 0.5mm2-
产品尺寸 500mmx400mmx150mm
使用说明
1.根据入井被保护电缆的对数，选择相应的避雷器产品规格来保护。
2.避雷器可在入井处附近落地放置，也可在入井处挂放。
3.避雷器安装时，取出喇叭嘴内堵片，将电缆通过喇叭口引入。
4 将喇叭嘴内垫圈、密封圈，套在电缆外径适当位置。
5.根据避雷保护板连接位置，剥开电缆把电缆接入芯线分扎固定。
6.地面机房至井口端的电缆位危险端，对应接入避雷保护控制面板输入端。
7.井口至井下的电缆位安全端，分别对应接入避雷保护控制板输入端。
8.连接完毕后，拧紧压紧螺母和压紧夹板，注意电缆松脱。
在矿井达标的建设中，根据煤矿安全规程，在入井通信线路中，须在井口按装通信线路防雷电的保护措施，使雷电不能对井下的设备和人员造成雷击的威胁。
