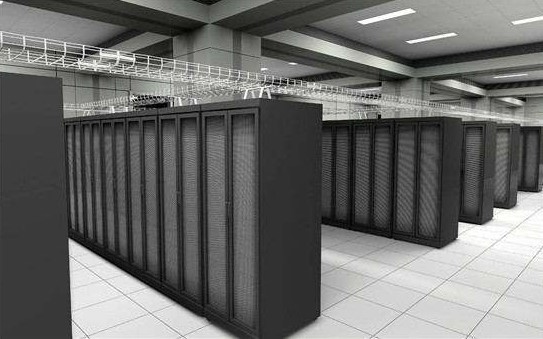

机房布线_机房布线_山东海创伟业智能工程有限公司

施工设计要求
1、工艺流程
（1）选择导线—穿带线—扫管—放线及断线—导线与带线的绑扎—带护口—导线连接—导线焊接—导线包扎—线路检查。
（2）线选择要求
穿线时同一交流回路的导线必须穿于同一管内，穿入管内的绝缘导线不准接头和局部绝缘破损及死弯导线外径总截面不应超过管内面积的40%。
（3）能增加电阻值，受力导线不能降低原机械强度。不能将低原绝缘强度。
（4）线路检查和绝缘遥测线路检查
接、焊、包全部完成后进行自互检，并符合国家验收规范及设计要求。检查无误后再进行绝缘遥测。
2、槽内配线
在同一线槽内的导线截面积总和不应该超过内部截面积的40%。线槽向下配线时，应将分支导线分别用尼龙绑扎，并固定在线槽底板上，以防导线下坠。
放线前应先检查管与线槽连接处的护口是否齐全，导线和保护地线的选择是否符合设计图的要求，从始端到终端边放边整理，不应出现挤压背扣扭结和损伤等现象。每个分支应绑扎成束，绑扎时不应使用金属导线进行绑扎。
在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题。为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：
1、施工设计：对建筑物结构做出详细勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。
2、施工过程：施工过程的工艺水平与工程质量有直接的关系，通过细化安装操作的各个环节来保证对施工质量的控制。一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。
3、施工管理：为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。
4、质量控制：由用户和我方的项目经理组成质量监督小组，并编制质量控制日志。
（三）施工过程要求
施工过程由三个方面完成：管道安装，拉线安装和配件端接。
1、管道安装：由具有电信部门二级通信工程安装资格的工程队完成，工艺质量满足国家电信部门有关的施工规范和EIA/TIA569标准。布线桥架的焊接，线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。
2、拉线安装：开放式布线系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的。在开放式布线系统中，采用的传输介质一般有两种类型，一类为双绞线，另一类为光纤，它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。在施工中经常可以看到下列情况：
（1）双绞线外包覆皮起皱或撕裂，这是由于拉力过大和线槽的转角，过渡联接不符合要求造成的。
（2）双绞线外包覆皮光滑，看不出问题，但用仪表测量时发现传输性能达不到要求，这是由于拉线时拉力过大，使双绞线的长度拉长，绞合拉直造成的。这种情况用于语音和10Mbps以下的数据传输时，影响也许不太大，但用于高速数据传输时则会产生严重的问题。
（3）光纤没有光信号通过，这是由于拉线时操作不当，线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的弯折之处。为了避免施工中出现上述问题，在ISO/IEC11801标准EIA/TIA569标准中规定：
双绞线（尤其是超五类双绞线）拉线时的拉力不能超过13磅（约20公斤）。光纤的拉力不能超过5磅（约8公斤）。为了保证施工的质量，规定：
1.拉线时每段线的长度不超过20米，超过部分必须有人接送；
2.在线路转弯处必须有人接送；
3.配件端接：配件端接的工艺水平将直接影响布线系统的性能。公司对其严格把关，所有的端接操作都将由专业工程师完成。
（四）施工工艺技术要求
1、严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。
2、予留位置准确、无遗漏。
3、管路两端设备处导线应根据实际情况留有足够的冗余。导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。
4、设备安装牢固、美观、预装设备、竖成列，墙装设备端正一致，资料整理正规完整无遗漏，各种现场变更手续齐全有效。
