原厂输电线路导线舞动实时监测装置_导线舞动在线监测终端

产品名称：输电线路导线舞动实时监测装置、导线舞动在线监测终端

型号：TLKS-PMG-WD

产品概述

输电线路防舞动的前提是要监测舞动状态，输电线路舞动监测装置可以实时/定时监测导线舞动数值并远程回传报警信息，对于防范因恶劣天气造成的导线剧烈舞动情况引发线路相间闪络、线路短路，有重要的监测意义。

输电线路导线舞动实时监测装置方案

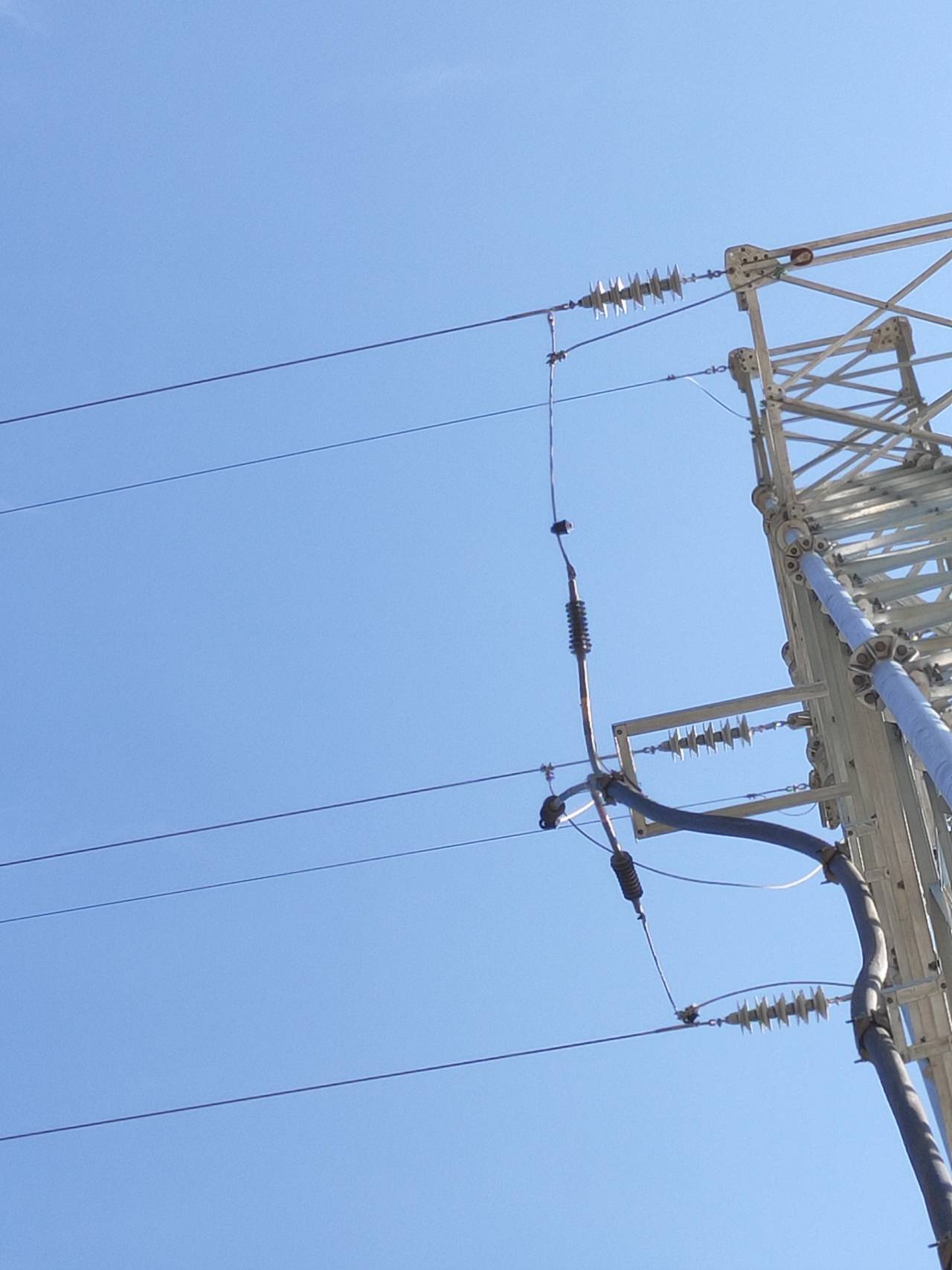

由多个监测子站和服务器组成，监测子站部署在杆塔上，实时采集输电线路舞动振动特征参数和气象资料等数据，以及输电线路通道导线舞动变化的图像视频数据。数据经4G网络传输至监控中心，通过计算和分析，线路运维人员可以随时查看导线舞动情况。

输电线路导线舞动实时监测装置组成

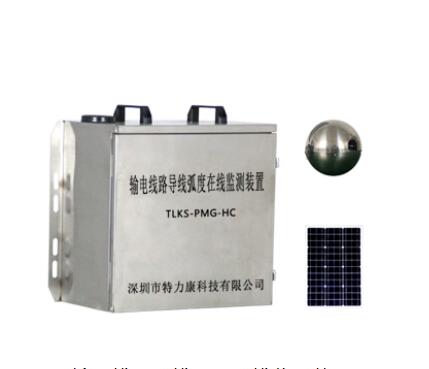

主控单元（含通讯模块）、舞动监测单元、供电单元，供电具备太阳能+蓄电池的供电单元支持设备长时间作业；通讯方式选项具有3G/4G/无线网桥/光纤等多种传输方式供选择。主机外壳专用的不锈钢机箱，系统集成性高，安装方式方便灵活。

技术参数

环境温度范围：－25℃～+45℃；

工作温度：－40℃～+70℃；

湿度：5%RH～100%RH；

大气压力：550hPa ～ 1060hPa；

装置在狂风、暴雨、冰冻等恶劣自然环境及强电磁环境中运行，其工作稳定性、可靠性不应受到明显影响。

功能特性

传感器配置：舞动传感器

数据采集：采集导地线舞动波形（舞动轨迹）、舞动幅值、舞动椭圆倾斜角、舞动频率

数据采集间隔蕞小可设置为1分钟；

产品研发背景

电网输电线路舞动随机性强，受天气影响较大，特别是极端雨雪冰冻天气，会致使供电线路因覆冰而发生严重舞动，比如今年的北方部分地区的线路就出现了冰风舞动的情况，引发了区域停电事故。

结语

导线长时间出现大幅度舞动情况，有的上下振幅高达10多米，会破坏导线的刚度和韧度，带来弧垂过大等隐患。通过舞动监测预警，电力人员可以及时对相应线路段进行舞动治理，比如设置相间间隔棒等。如果您对输电线路导线舞动实时监测装置感兴趣，可询深圳市特力康科技有限公司小黄

原厂输电线路导线舞动实时监测装置
