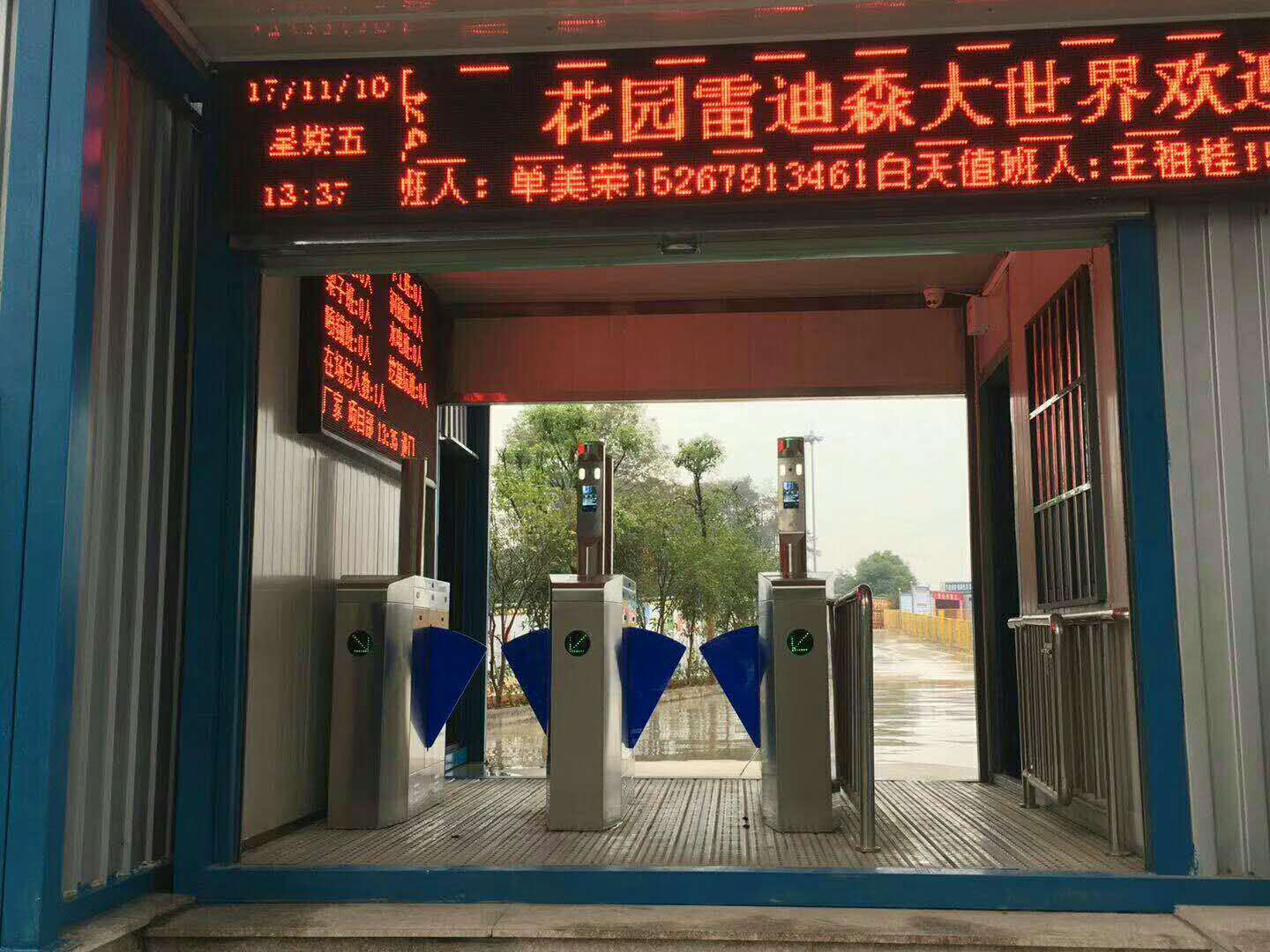

一、概述 工地智能通道系统（门禁），通过进出刷卡有效的管理人员的进出；并通过后台软件来汇总、统计、分析进出人员的信息；保卫人员实时在后台软件监视把关，严格杜绝“名不副实”的非工作人员进场，有效控制非本区管辖人员进场带来的安全隐患及事端。 二、系统结构 智能智能通道三辊闸管理系统（门禁系统）主要由计算机、后台授权中心、智能读卡部分、桥式三辊闸、智能卡及管理软件等组成。 通过现场的实地现场了解、测量及及中建八局提出了的需求，计算机与智能三辊闸之间采用TCP/IP通讯协议，即通道（门禁）控制器系统与后台软件对接采用局域网方式来对接，通过内部IP地址来访问控制器；并在安装软件的管理电脑来安装 注：此为示意图，具体产品以实物为准 三、现场实际情况设计尺寸图 四、硬件介绍 1、桥式直角三辊闸 产品主要技术参数： ◇结构：框架结构/不锈钢外壳 ◇生产工艺：全电脑数控激光切割机生产 ◇外形尺寸：长1200×宽280×高980（mm） ◇重量：70Kg ◇闸杆长：机箱以外510(mm) ◇闸杆*大承受力：80Kg ◇闸杆工作驱动力：3Kg ◇闸杆传动方式：数字方式 ◇闸杆转向：单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行 ◇自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调； ◇灯光提示：通行方向指示 ◇采用光学孔位工作原理，对输入控制信号没有延时要求 ◇工作环境：室内、室外(阴棚） ◇温度：-10℃ ～ 50℃ 相对湿度：≤90%，不凝露 ◇感应卡读卡口尺寸：配带标准安装支架，或度身定做 ◇开闸时间：0.2秒 ◇通行速度：30人/分钟 ◇通讯接口：标准RS485接口，距离≤1200米 ◇输入接口：干接点信号或+12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动 电流≥10mA； |
