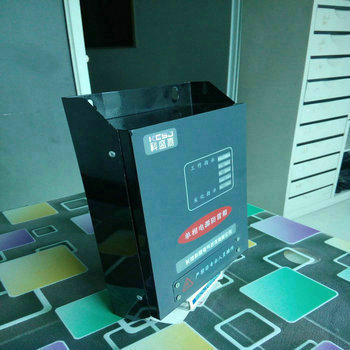

一、产品介绍：
本产品属于三相并联型SPD，当过电压、过电流侵入SPD回路时，SPD内的泄放电路使过电压、过电流得到有效抑制和泄放，使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，并指示SPD的好坏，在无浪涌的情况下防雷箱系开路状态。
◆ 适用防雷区域：所有带电区域。
◆ 适用于380V总配电柜或分配电箱电源进线端，特别适用于恶劣的雷电环境，室内安装。
◆ 通流量大、残压低,响应时间快。
◆ 采用温控断路阻燃技术，内置过流保护电路，彻底避免火险。
◆ 核心器件均选用国际名牌产品，可靠性高
◆ 具有工作指示、故障指示等功能。
◆ 适用于动力配电柜、设备用电配电柜、通信机房、移动基站，银行，学校，医院配电柜及UPS等电源防雷保护。
二、技术参数：
|
产品型号 |
KSJ-380B/40 |
KSJ-380B/60 |
KSJ-380B/80 |
KSJ-380B/100 |
KSJ-380B/120 |
|
保护级别 |
D级 |
C级 |
C级 |
B级 |
B级 |
|
工作电压Un(AC) |
380V |
380V |
380V |
380V |
380V |
|
最大持续运行电压Uc(AC) |
385V |
385V |
385V |
385V |
385V |
|
标称放电电流In(8/20μs) |
20KA |
30KA |
40KA |
50KA |
60KA |
|
最大放电电流Imax(8/20μs) |
40KA |
60KA |
80KA |
100KA |
120KA |
|
电压保护水平Up |
≤1.5KV |
≤1.8KV |
≤2.0KV |
≤2.5KV |
≤2.8KV |
|
响应时间 |
＜25ns |
||||
|
漏电流 |
≤20μA |
||||
|
保护模式 |
L1、L2、L3-PE、N-PE |
||||
|
劣化指示 |
亮灯：正常；熄灯：劣化 |
||||
|
工作环境 |
温度：-40℃~+70℃，相对湿度＜90% |
||||
|
外壳材料 |
铁质箱体 |
||||
|
外形尺寸(长×宽×高) |
350*250*140mm |
||||
|
重量 |
2.3kg |
||||
三、产品安装：
1、SPD安装在建筑物总配电柜或配电箱的电源进线端，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。防雷箱可悬挂在墙上或水平位置。
2、安装时，SPD应与相应规格的保险丝配合安装，请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，检查工作状态是否正常。
3、防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱正常工作；指示灯呈红色，防雷箱出现故障，应及时维修或更换。
4、产品适用于TT、TN-S、TN-C、IT等供电系统。
5、所有接线必须牢固及可靠电气联接。
6、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
