BXMD59防爆配电柜(防爆控制柜)
1 用途和适用范围
BXM(D)系列防爆配电柜(以下简称配电柜)是按GB3836.1~2-2000设计和制造,配电箱主要用于1区或2区中含有爆炸性混合物为Ⅱ类B级T6组及以下爆炸危险场所,作为交流50Hz,额定电压至380V,照明或动力配电用,且具有过载和短路保护。带漏电保护配箱还具有漏电保护性能。
2 产品型号和意义及基本参数
2.1 产品型号和意义
BX □□□□□□□□□
出线口螺纹
出线口方向 D:上出线
X:下出线
进线口螺纹
进线口方向 D:上进线
X:下进线
总开关额定电流
K:主回路带总开关(不带不注)
L:带漏电保护(不要求不注)
总支路数
设计序号
M:照明 D:动力
防爆配电箱(柜)
2.2 基本参数
配电柜基本参数见下表
型号 额定电压
(V) 主回路
额定电流
(A) 支路
额定电流
(A) 防爆标志
BX61 380
220 60
100
250 1;3;5;10;
15;20;25;
32;40;50;
60; ExdⅡBT6
3 防爆配电柜在下列情况下能够可靠工作
3.1 周围空气温度上限值不超过+40°,且24小时内的平均值不超过+35°,下限值不低于-20°;
3.2 安装地点的海拔不超过2000m;
3.3 安装地点最湿月平均最大相对湿度不超过95%,同时该月的月平均温度不低于+25℃;
3.4 污染等级为3级;
3.5 安装类别为Ⅱ、Ⅲ类;
3.6 防护等级:IP54。

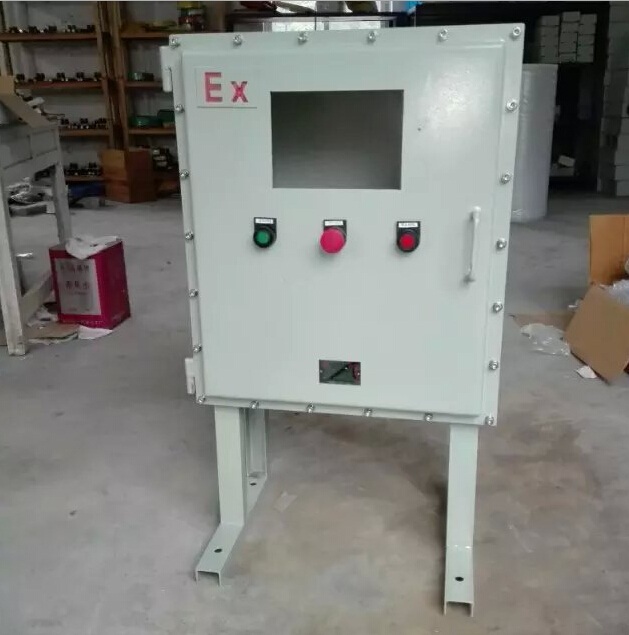

4 海哲防爆配电柜,BXMD59落地式防爆配电柜厂家 落地式防爆柜主要结构
配电柜外壳采用钢板焊接制成隔爆型主腔及接线腔。主腔内装有C45N系列断路器或3VE系列断路器,通过操作机构及外壳手柄(或按钮)进行操作,每回路有“分”、“合”指示,且有指示灯显示,接线腔内有供方便接线的接线端子,电缆通过电缆引入装置引入,可电缆布线或钢管布线,并设有内外接地螺钉。
5 使用与维修
5.1 将配电柜安装固定好,将进出线腔盖打开,把电缆通过引入装置接至接线端子相应标记上(若螺钉丢失应按同样长度更换,不得加长),接好内外接地线,检查无误后合上盖,用紧固件紧固,并把压紧螺母旋紧使电缆密封,以确保防爆性能,完毕后即可使用。
5.2 配电柜不得随意拆卸,维修时先断开前级电源后,才能开盖维修,维修时不得损坏隔爆面,维修后隔爆接合面清理后涂204-1防锈油,接线腔盖上密封胶垫不得损坏并将盖合好,各部位螺栓(钉)紧固后才能使用。
5.3 配电柜应定期检查,如发现零件损坏,厂方可提供零配件。5. 4 配电箱安装倾斜度不超过5°。
5. 5 配电柜应使用在户内,若用在户外必须采取防雨措施,以防雨水侵入。
