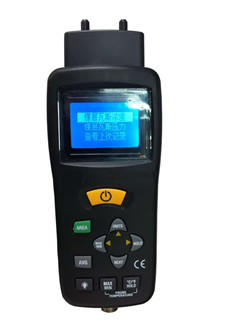

WTC3瓦斯突出参数测定仪
产品名称：瓦斯突出参数测定仪 (瓦斯突出参数仪)
产品型号：WTC3型（各种型号）
产品品牌：北京斡科斯达科技发展有限公司
1.概述
WTC3瓦斯突出参数测定仪（以下简称测定仪）可同时连续检测煤层钻孔内的甲烷、二氧化碳两种气体的浓度和压力。测定仪采用8位微控制器作为控制单元，采用高精度检测元件，灵敏度高、响应速度快，屏幕采用宽温范围的128*64液晶，显示清晰可靠。通过检测煤层钻孔内的瓦斯压力达到判断是否具有瓦斯突出危险性。另外同时能够检测钻孔内的甲烷和二氧化碳气体浓度，此项仅作辅助判断不具备气体浓度超限报警功能。
2、防爆型式及防爆标志
防爆型式：矿用本质安全兼隔爆型 防爆标志：ExibdI
3、外形尺寸及质量
外形尺寸:（178×74×33）mm 重 量：0.75kg(包括电池)
4、 工作环境
在具有甲烷爆炸性危险的煤矿井下：
a）温 度：0～40℃；
b）相对湿度：≤98％(25℃)；
c）大气压力：80 kPa～116kPa；
d）风 速：≤8m／s；
e）贮存温度为-40℃～+60℃。
f）在无滴水的地方。
5、主要基本功能和技术指标
a) 测定仪采用自然扩散取样方式。
b) 测定仪的显示值应在三位（含三位）以上有效读数，应以百分体积比表示测量值，并能表示显示值的正或负。分辨率：甲烷0.01％CH4，二氧化碳0.01％CO2，压力0.01MPa。
c) 测定仪应具有开机自检、开机电池电压显示和欠压自动关断功能。
d) 测定仪配套的充电器，应有充电指示及防过充功能。
e) 测定仪具备计算瓦斯突出的综合评价指标D值和K值。
f) 测定仪的测量参数、测量范围及最小分度值应符合以下要求：
(1)：二氧化碳：0.00 % CO2～5.00 % CO2分辨率、甲烷0.01 ％CO2分辨率；
（2）：压力：0.00MPa～10.00MPa最小分度值：0.01MPa；
（3）：甲烷： 0.00 % CH4～4.00 % CH4分辨率甲烷0.01 ％CH4
6、基本误差
|
测量参数 |
测量范围 |
基本误差 |
|
CH4气体 |
（0.00～1.00）% CH4 |
±0.10 ％CH4 |
|
（1.00～3.00）% CH4 |
真值的±10％ |
|
|
（3.00～4.00）% CH4 |
±0.30 ％CH4 |
|
|
CO2气体 |
（0.00～0.50）% CO2 |
±0.1 %CO2 |
|
（0.50～5.0）% CO2 |
±（0.05 ＋ 真值的5%） |
|
|
压力 |
（0.01～10.00）MPa |
±2％FS |
7、 工作原理
测定仪的输出经信号放大、A/D转换后，送CPU进行处理压力、二氧化碳和甲烷浓度值由液晶屏显示出来。CPU在正常检测状态时，同时监测电池电压、适时显示时间，报警状态以及键盘输入并做出相应的处理。充电时，采用三段式充电管理，整个充电过程由CPU监控并指示，充满自动停止。
