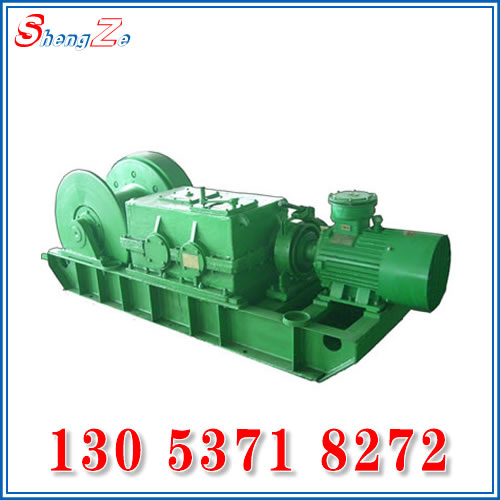

矿用双速绞车,JSDB型双速绞车
双速多用绞车说明书，双速回柱绞车型号
双速多用绞车操作规程，绞车价格，优质绞车《13053718272 15666753272 徐丽》
矿用双速绞车适用范围：
矿用双速绞车主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场,上山下山,煤矿地面等处的矿车调度,物料运输工作,还可用于回采工作面的回柱放顶。以及矿井下有煤尘或爆炸性气体的环境下采煤工作面液压支架的推移,掉向和搬运,矿山在倾角小于30度的工作面或巷道提升和下方重物,具有两种速度,两种牵引力。
矿用双速绞车主要特点：
1.采用“双轴多级”传动特点，实现了大的传动比。
2.采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。
3.采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。
4.传动效率高、工作效率高、容绳量大、节能。
5.操作简单、使用方便，并具有可靠的双闸制动。
6.结构工艺简单，可靠，成本低。
7.使用寿命长、维护维修费用低
矿用双速绞车组成：
包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。
矿用双速绞车技术参数：
|
型号 |
JSDB-6 |
JSDB-10 |
JSDB-13 |
JSDB-16 |
JSDB-19 |
JSDB-25 |
JSDB-30 |
|
|
卷筒直径 |
300mm |
385mm |
435mm |
510mm |
600mm |
514mm |
650mm |
|
|
容绳量 |
100m |
120m |
180m |
300m |
400m |
500m |
700m |
|
|
钢丝绳直径 |
16mm |
20mm |
24mm |
28mm |
30mm |
30mm |
36mm |
|
|
电动机 |
功率 |
7.5kw |
18.5kw |
22kw |
37kw |
45kw |
55kw |
75kw |
|
转速 |
970r/min |
980r/min |
740r/min |
980r/min |
980r/min |
980r/min |
985r/min |
|
|
外形尺寸 |
2242*670 *690mm |
2590*720 *851mm |
3182*968 *987mm |
3340*968 *1111mm |
3500*1455 *1270mm |
4010*1210 *1135mm |
4820*1410 *1520mm |
|
|
绞车重量 |
980kg |
2000kg |
3800kg |
5000kg |
5500kg |
7600kg |
9873kg |
|
