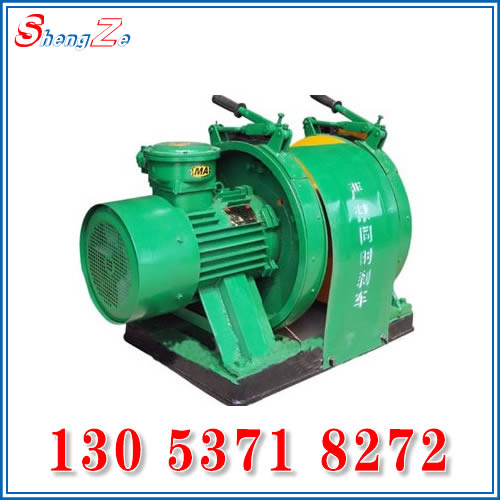

山西调度绞车 JD-1.6绞车
调度绞车图片，防爆绞车，JD-1型调度绞车，绞车分类，JD-1.6绞车厂家，绞车型号，矿用绞车安装，JD-2.5型调度绞车
调度绞车产品用途：
调度绞车用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山, 冶金矿场建筑工地进行地面辅助搬运工作。
调度绞车的主要特征：
1．结构组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
2．绞车的减速机构为两级行星齿轮传动。
电动机轴与高速传动太阳轮轴之间由齿轮联轴器连接,绞车内部支承均采用滚动轴承。
调度绞车技术参数：
|
型号 |
绳速 m/s |
容绳量 m |
钢丝绳 直径mm |
电动机 |
外形尺寸 mm |
重量 kg |
||
|
型号 |
功率kw |
电压v |
||||||
|
JD-1 |
≥1.00 |
≥400 |
12 |
YBJ11.4-4 |
11.4 |
380/660 |
1100x765x730 |
550 |
|
JD-1.6 |
≥1.20 |
≥400 |
16 |
YBJ25-4 |
25 |
380/660 |
1435x1217x1255 |
1370.5 |
|
JD-2.5 |
≥1.25 |
≥400 |
20 |
YBJ40-4 |
40 |
380/660 |
1790x1270x1480 |
2815 |
调度绞车工作原理：
电机齿轮带动左端小齿轮架上的一对小行星齿轮旋转，由于左端内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动了左端齿轮架旋转，齿轮架使中心齿轮也旋转。于是带动了右端齿轮架上的一对大行星齿轮转动。
此时有三种情况：
1．如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。
2．如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。
3．如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。为了调节下放速度或停止，两刹车装置应交替刹紧或松开。
备注：绞车的电器设备具有防爆性能，必须具有在有效期内的《矿用产品安全标志证书》的产品，方可用于煤尘及瓦斯的矿井中。
