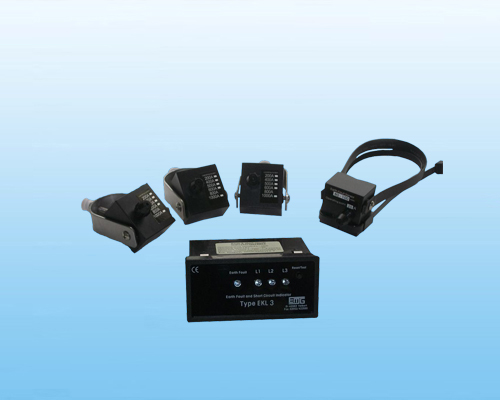

高压柜故障指示器、四路接地面板型故障指示器、面板型接地短路故障指示器
（TLKS-PDMT-D01）
随着国民经济的快速发展，电力线路负荷不断增大，供电半径也随之加大，分支线路日益增多，城市配电网由树干外扩散型逐步改造为主干、环网、双环网、开环等运行方式，城市架空线路逐渐被供电电缆所取代。电缆线路一旦发生故障，查找故障点十分困难，既影响供电的可靠性，又给生产、生活带来损失和不便，为此能够快速找到故障点进行抢修是电力部门人员头痛的事。
如何工作：
四路接地面板型故障指示器是深圳市特力康科技有限公司针对电缆线路故障点进行定位而设计的产品，在配网上安装电缆故障指示器后，如有异常情况，就会将故障信息通过485进行远传，通过面板闪光看到故障点，能够帮助供电部门快速查找故障电缆，其动作可靠性超过90%，大大缩短了电缆故障的查找时间，提高了输配电应用效率，电缆故障指示器是提高供电可靠性的重要技术保障措施。
四路接地面板型故障指示器基本特性：
|
名称 |
技术指标 |
|
工作环境 |
-40℃～+75℃ |
|
相对温度 |
≤95% |
|
电压等级 |
6-35kV，不同电压等级参数可能不同 |
|
负荷电流 |
0-1200A |
|
导线截面 |
16-400mm2 |
|
接地故障电流出厂前整定 |
5-300A可选，出厂默认10A |
|
接地延时 |
40ms-3s可调，出厂设定为200 mS |
|
复位时间 |
6h-12h-24h-48h（出厂设定8h） |
|
故障指示器动作准确率 |
大于90% |
|
整机待机电流 |
≤ 5μA |
|
工作电源 |
ER14505 锂电池3.6V/1.9Ah |
|
连续闪光时间 |
≥5000小时 |
|
闪光时间间隔 |
≤5s |
|
动作次数 |
4000次以上 |
|
远传继电器 |
30DC/2A；230VAC /1A； |
|
电池寿命 |
＞8年 |
|
装置使用寿命 |
＞10年 |
|
指示器防护等级 |
主机IP40；传感器IP65； |
|
三防处理 |
防水、防酸、防盐雾； |
优势特点：
在线运行：安装在电缆系统中，可长期运行，无须维护；
故障监测：具有识别接地故障的功能；
故障显示方式：面板闪光显示；
告警指示：接地电池电压低报警指示；
复位方式：延时自动复位，手动复位功能；
自检功能：上电自检功能；
故障远传（可选）：485总线远传，故障信号继电器输出远传；
防锈耐蚀：结构零件采用防锈防蚀材料；
寻找客户需求，立足技术研发，创新再创新，做对电力电网有用的产品是我们的宗旨，特力康科技研发的四路接地面板型故障指示器在多地都已应用，口碑良好，如有需要请联系（小罗）
