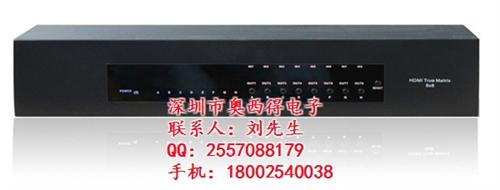

hdmi矩阵 8X8矩阵
产品特点
8路HDMI信号输入可相互交叉8路HDMI信号输出
支持全高清 全3D HDMI1.4a版本
支持CEC 支持24位/30位/36位/48位深色
支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
支持RS232远程控制
音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD/HD(HBR)
带LED数码显示功能
使用AWG26 HDMI标准线缆，输入传输距离可达15米，输出传输距离可达15米。
使用交流输入100V-240V（50 /60HZ）
hdmi矩阵的连接与操作
接入一个信号源到HDMllnput，HDMlOUTPUT1接入电视数码管HDMlOUT1显示1，在接入HDMllnput2信号源时,切换HDMlOUT1按钮，数码管由1变为2电视出现不同画面，输入端HDMllnput1,2,3...都有信号输入时，同时HDMlOUT1,2,3... 都接入电视，八组数码管显示都变为1，把八组数码管调节为1.2.3...,可出现八个不相同的画面,后续以此类推
HDMI矩阵高清矩阵切换器8X8产品参数
视频
带宽……………………4.5Gbps,全数字 满足HDMI1.3
最大支持分辨……………………………1920x1200@60
位时钟抖动:……………………………………<0.15
Tbit
最大时钟频率…………………………………<165MHZ
输入输出时钟相位差……………………………<100PS
视频输入\输出
接口…………………………………………HDMI母接口
最小/最大电平………………T.M.D.S
150<1200MV<
font>
1920x1200@60时，建议最大输入距离:小于15米
视频输出
最小/最大电平:……………T.M.D.S
150<1200MV<
font>
建议最大输出距离小于10米，在1900x1200@60时
（推荐使用认证过的HDMI专用线材）
规格
电源:…………170VAC-
240VAC, 50/60 Hz,自适应电源
温度………………………储存、使用温度: -40°-
+70°C
湿度……………………………储存、使用湿度:10% -
