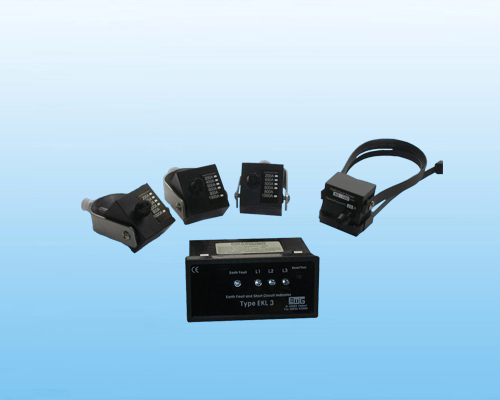

电缆型短路故障指示器、面板型短路接地故障指示器、中压电缆故障指示器
二、产品型号：TLKS-PDMT-D01
三、概述
随着城市化的发展，配网架空线路供电已经逐渐被电缆线路所取代。这不仅充分利用了电力资源，同时也促进了城市的美化。但是电缆线路的增加，使得线路发生故障也是越来越频繁，且电缆的跳闸故障很难在第一时间检测到，且故障查找的过程中，工作量相当的大，这引起了电力部门的高度重视。为了协助电力部门第一时间找到故障点进行抢修，深圳市特力康科技有限公司生产了一款电缆型短路故障指示器。
四、工作原理
电缆型短路故障指示器这款产品主要是安装在电缆线路上的，用于配电网络系统中的环网柜、电缆分支箱等场所，能够识别电缆线路短路故障和接地故障，当电缆线路发生故障时，故障信息就会通过面板闪光来显示。另外，可选择将故障信息通过485远传，使管理人员通过故障信息来快速确定故障点，并及时对故障点进行抢修，节约了人力物力，还提高了工作人员的抢修效率。
五、主要技术参数
|
名称 |
技术指标 |
|
工作环境 |
-40℃～+75℃ |
|
相对温度 |
≤95% |
|
电压等级 |
6-35kV，不同电压等级参数可能不同 |
|
负荷电流 |
0-1200A |
|
导线截面 |
16-400mm2 |
|
接地故障电流出厂前整定 |
5-300A可选，出厂默认10A |
|
接地延时 |
40ms-3s可调，出厂设定为200 mS |
|
复位时间 |
6h-12h-24h-48h（出厂设定8h） |
|
故障指示器动作准确率 |
大于90% |
|
整机待机电流 |
≤ 5μA |
|
工作电源 |
ER14505 锂电池3.6V/1.9Ah |
|
连续闪光时间 |
≥5000小时 |
|
闪光时间间隔 |
≤5s |
|
动作次数 |
4000次以上 |
|
远传继电器 |
30DC/2A；230VAC /1A； |
|
电池寿命 |
＞8年 |
|
装置使用寿命 |
＞10年 |
|
指示器防护等级 |
主机IP40；传感器IP65； |
|
三防处理 |
防水、防酸、防盐雾； |
六、功能特点
在线运行：安装在电缆系统中，可长期运行，无须维护；
故障监测：具有识别接地、短路故障的功能；
故障显示方式：面板闪光显示；
告警指示：接地电池电压低报警指示；
复位方式：延时自动复位，手动复位功能；
自检功能：上电自检功能；
故障远传（可选）：485总线远传，故障信号继电器输出远传；
防锈耐蚀：结构零件采用防锈防蚀材料；
我司研发的电缆型短路故障指示器在国网和南网都有应用，客户需求量增多，我司的产品也在根据客户的需求和科技的发展进一步更新或增加新的功能，如有需要请联系深圳特力康科技（小罗）TEL：0755-20500287 扣扣：②⑤⑦⑧⑨零⑧⑤①零。
