海哲LX5防爆行程开关、BZX51防爆限位开关
BZX51系列防爆行程开关技术数据
1 电流和电压的类别有关数据
|
电 压 （V） |
额定电流（A） |
关合电流（A） |
分断电流（A） |
||
|
电感负荷 |
电阻负荷 |
||||
|
交流 380 |
10 |
100 |
10 |
10 |
|
|
直流 |
220 |
8 |
1 |
2 |
|
|
440 |
4 |
0.5 |
0.5 |
||
2 额定操作频率为50次/小时；
3 推动开关操作臂的最大速度应不超过下表：
|
型号及规格 |
LX5-11/12 |
LX5-21/22 |
LX5-31/32 |
LX5-41/42 |
LX5-51/52 |
LX5-61/62 |
|
速度（m/min） |
150 |
100 |
25 |
100 |
50 |
300 |
4 行程开关的机械寿命为1万次。

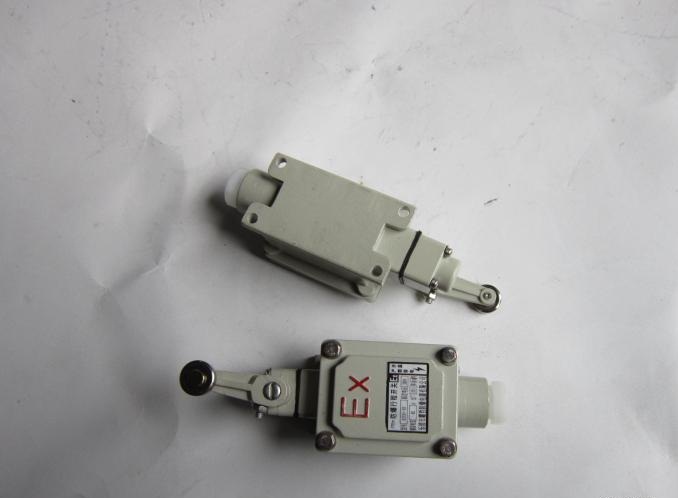

二、LX5系列防爆行程开关结构概述
本产品由铝铸造成的外壳，外壳具有开关主腔和接线盒两个空腔组成，在开关腔内装有一组接触组，其上装有静触头，随着操动臂的转动，带有开关操动杆的凸轮，实现触头的开闭。操动臂的定位是靠定位轮、定位弹簧、定位杠杆和滚子来实现的。在接线盒内装四个接线柱和一个内接地螺钉，为防止电缆的松动在进出线口处装有橡胶封环，开关外部备有外接地螺钉。
专业生产：防爆配电箱,铸铝防爆箱,不锈钢防爆箱,防爆接线箱,防爆照明配电箱,防爆动力配电箱,防爆配电柜,防爆控制箱,BZC51防爆操作柱,防爆应急灯,防爆荧光灯,防爆无极灯厂家,防爆正压柜,防爆投光灯,柳市防爆箱,防爆断路器等，质量三包，凡购买本公司产品，质保三年，本公司证件齐全，价格实惠！
LX5系列防爆行程开关适用于含有爆炸性气体混合物为Ⅱ类B级T4组及以下的生产场所，在交流50Hz、电压至380V或直流至440V、其长期电流为10A的控制线路中，作为机构得处理品的终点保护之用。
