BXJ增安型防爆接线箱/铸铝防爆分线箱
1．用途与适用范围
BXJ系列增安型防爆接线箱（以下简称接线箱）是根据国家标准GB3836.1—2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.2—2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》的要求设计与制造的，主要用于爆炸性气体环境中1区或2区危险区域，为ⅡB类T6组及以下的爆炸危险场所，在交流50Hz、额定电压至380V、额定电流至200A的电路中，作为照明、信号、动力电线电缆连接和分支之用。
2．产品型号含义及基本参数
2.1产品型号含义
B JX－□/□T□/□L□/□B□/□R□/□
进线口数/螺纹
右方进线
进线口数/螺纹
下方进线
进线口数/螺纹
左方进线
进线口数/螺纹
上方进线
额定电流
端子数
接线箱
增安型
BXJ增安型防爆接线箱/铸铝防爆分线箱基本参数（见表）
|
型号 |
额定电压 （V） |
额定电流 （A） |
防爆标志 |
防护等级 |
|
BJX-6 |
380、220 |
10～200 |
ExdⅡBT6 |
IP54 |
|
BJX-12 |
||||
|
BJX-36 |
3．接线箱在下列条件下能够可靠工作
a）安装地点的海拔不超过2000m；
b）周围空气温度上限值不超过+40℃，下限值不低于-20℃，且24h内平均值不超过+35℃；
c）安装地点的空气相对湿度在最高温度为+40℃时，不超过50%；在较低的温度下允许有较高的相对湿度，最湿的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%；
d）污染等级为3级。
e）安装类别为Ⅱ类。

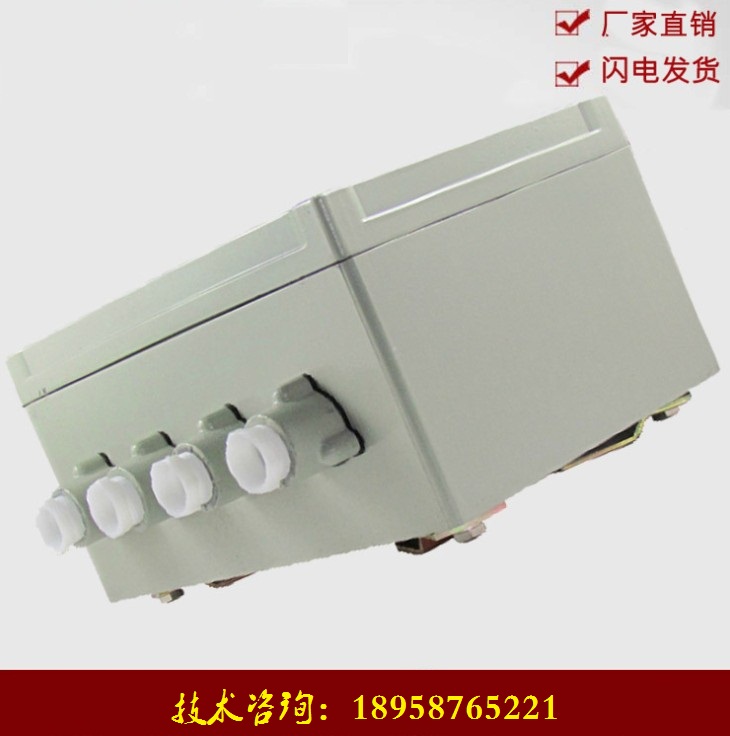

4．BXJ-增安型防爆接线箱主要结构
接线箱采用铸铝合金制成，隔爆型结构，腔内装有接线端子或母线排，设有内外接地螺钉，供接地线连接。电缆引入装置内从内到外依次装有密封圈、垫圈和压紧螺母适合电缆和钢管布线。接线箱的外表面静电粉末喷塑，耐腐蚀。
BXJ增安型防爆接线箱/铸铝防爆分线箱使用与维修
5.1安装时，将接线箱盖和引入装置打开，根据电缆的外径选择合适的密封圈内径尺寸，然后把电缆依次穿过引入装置的压紧螺母、垫圈和密封圈接至腔内，紧固压紧螺母使电缆密封，不引入电缆的引入装置用堵棒代替电缆，并紧固好压紧螺母。把导线接至接线端子的相应位置上，接好接地线，合上盖，把盖用螺栓紧固即可使用；
5.2 接线箱不得随意拆卸，维修时先断开前级电源后，才能开盖维修，维修时不得损坏隔爆接合面，维修后隔爆接合面清理后涂204-1防锈油，将盖合好后，各部分螺栓（钉）紧固后才能使用；
5.3 接线箱应定期检查，发现电缆引入装置的密封圈老化变质及其他零件损坏应及时更换。
