怎样选择防爆动力检修箱产品型号（元件配置清单/CAD图纸）
适用范围：
 1.适用于1区、2区危险场所；
 2.适用于IIA、IIB、IIC类，温度组别为T1-T6的危险性气体环境。
 用途、工作条件 1．1用途 BXS系列防爆电源插座箱（以下简称插座箱），适用于II类B级或C级，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50Hz、额定电压220或380V的线路中，用于控制三相异步电动机的起动、停止，也可用于远距离控制电动机，具有过载、短路保护功能。
1．2、工作条件 a． 海拔不超过2000m；
b． 周围空气温度不高于 40℃，不低于-5℃,24小时内平均值不超过 35℃；
c． 周围空气相对湿度不超过95%（ 25℃）；
d． 在无破坏绝缘的气体或蒸气的环境中；
e． 污染等级：3级； f． 安装类别：II、III类；
g． 用于户外的配电箱，太阳最大辐射1120W/㎡，降雨强度6mm/min；
h． 无显著摇动和剧烈的冲击振动的地方；
2、 结构与特点 本插座箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 第一部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d”》、GB3836.3-2010《爆炸性气体环境用电气设备 第三部分：增安型“e”》标准设计制造，经国家指定检验机关检验合格，并颁发防爆合格证。
A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配断路器、Ex防爆信号灯等。插座箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。
B、非标插座箱：外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装高分断断路器、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有分合显示信号灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。
 BXS防爆检修箱技术参数：
    1.执行标准：GB3836-2000 IEC60079
    2.防爆标志：EXdeIIBT6
    3.额定电压：AC380V/220V/50HZ
    4.额定电流：15A、30A
    5.回路数 ：2、3、4、6
    6.极数：3P N \1P N
    7.防护等级:IP55
    8.防腐等级：WF1
  BXS防爆检修箱产品特点
本产品外壳采用ZL102铝合金压铸或钢板焊接成型，表面高压静电喷塑，配不锈钢外露紧固件，产品外形美观。
防爆动力检修箱采用复合型，模块结构，各回路可根据需要自由组装，一般开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构.
内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。
可根据客户要求特制，如加装电涌保护器、电流表、电压表等，外可配挂锁金属手柄。
适用于照明和动力线路检修，具有分断、过载、失压保护和短路自动切断功能
钢管或电缆布线均可.


符合GB3836-2000,IEC60079标准要求
主要技术参数 额定电压（V） 支路电流（A） 支路数 防爆标志 进线口螺纹（G" 出线口螺纹（G" 防护等级
380 100A以下 2 、4、6 Exde II BT6
* Exde II CT6 2-3 1 1 /2

IP54
* IP55

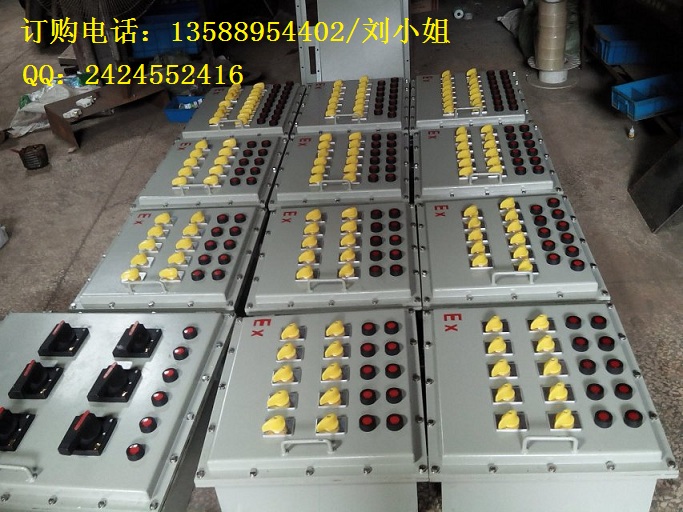

产品结构外形举例
订货须知
订货时应严格按照型号含义详细注明防爆配电箱的回路数,各回路相应的电流数以及断路器的极数,若带漏电功能,则还需注明若带总开关,则注明总开关的电流数及极数,并注明进出线方向,理出线规格及相应的数量如无特殊要求，产品出厂时为壁式安装。订货时请提供电气原理图及元件清单
