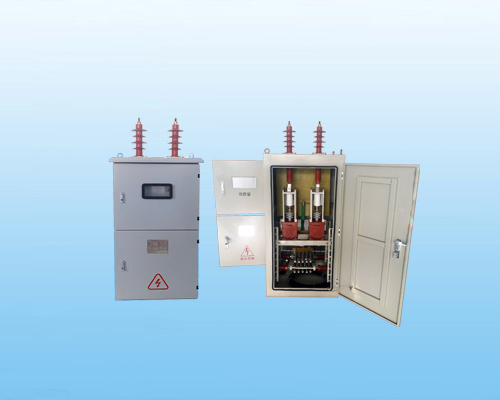

注入法故障定位系统、信号注入装置
一、品牌名称：特力康
二、产品型号：TLKS-XHY
三、产品概述
我国配网架空线路多数分布较广，线路较长，也相当的复杂，常年也会受到人力、外力的影响，接地故障也时常发生，而在发生接地故障时，靠人力并不能在短时间内检测定位到，这引起了电力部门的高度重视。为了解决接地故障的问题，协助电力部门，深圳市特力康科技有限公司生产了一款注入法故障定位系统。
四、工作原理
当线路发生单相接地故障时，接地相的电压就会降低，而相反非接地相电压就会抬高，从而引起三相的不平衡，注入法故障定位系统这款产品主要是根据电压降低与抬高的特点来注入一个特定序列的工频电流脉冲信号，该信号被故障出线接地相线上安装的故障指示器检测到，通过GPRS方式和IEC60870-5-101协议将相关数据发送到主站，从而实现接地故障的检测与定位功能。
五、主要技术参数
? 额定电压：10kV；
? 额定频率：50Hz；
? 工作电源：AC 220V；
? 信号电流：0～40Aac，150ms/S * 8；
? 真空接触器开断电流：400A；
? 机械寿命（合/分循环）：10 万次；
? 工作温度：-40℃～+70℃；
? 海拔高度：≤2000m；
? 污秽等级：IV级；
? 防护等级：IP54；
? 抗震能力：3g；
? 短时功率：208kW/10S；
? 信号地和保护地：分别接大地；
? 柜体尺寸：650mm*600mm*1250mm（长*宽*高）；
? 柜体重量：小于120kg。
六、功能特点
? 接地信号注入装置采集三相对地电压；
? 采集信号注入电流；
? 采集信号源高压接触器的开关位置；
? 发出特定序列的工频电流脉冲信号；
? 具备人工模拟选相和发信操作；
? 高压接触器控制回路电气互锁；
我司研发的注入法故障定位系统在国网和南网都有应用，客户需求量增多，我司的产品也在根据客户的需求和科技的发展进一步更新或增加新的功能，如有需要请联系（小罗）
