500*400*60mm方形接地模块的施工步骤：

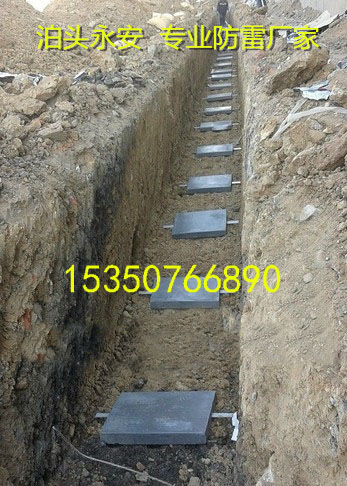

1、YA-01系列接地模块水平埋设时，埋设深度不小于0.6m，接地模块间距离不小于3m，垂直埋设时，接地模块之间的距离也尽量不小于是3m。?
2、接地模块极芯间相互连接或与接地网连接时，必须焊接。焊接必须是搭焊，搭焊长度至少应为地极芯宽度的2倍。焊接处应消除焊渣，并采取防腐措施。?
3、回填时优质粘土，还应适量洒水，分层夯实，待模块充分吸湿24小时后测量接地电阻。 接地电阻(Ω)土壤电阻率(Ω.m) 10Ω 5Ω 4Ω 2Ω 1Ω?
100Ω.m 2块 4块 5块 9块 18块?
200Ω.m 4块 7块 9块 18块 35块?
300Ω.m 6块 11块 14块 27块 53块?
400Ω.m 7块 14块 18块 35块 70块?
500Ω.m 9块 18块 22块 44块 88块?
600Ω.m 11块 21块 27块 53块 105块?
700Ω.m 13块 25块 3l块 62块 123块?
800Ω.m 14块 28块 35块 70块 140块?
900Ω.m 16块 32块 40块 79块 158块?
1000Ω.m 18块 35块 44块 88块 175块
注：由于土壤电阻率的不均匀设计方案的不同，施工质量的不同，所以实际效果可能与理论有偏差。
永安接地模块用量计算
根据地网土层的土壤电阻率，采用下式计算接地模块用量：
水平埋置，单个模块接地电阻：
Rj =0.068×[ρ÷（a×b）-2]
并联后总接地电阻：Rnj = Rj /nη
式中：ρ―土壤电阻率（Ω/m）
a、b―接地模块的长、宽（m）；
Rj―单个模块接地电阻（Ω）；
Rnj―总接地电阻（Ω）；
n―接地模块个数；
η―模块调整系数，一般取0.6―0.9，圆柱型取0.34，方块型取O.32
泊头市永安防雷专业生产的接地模块厂家直销价格便宜；各类接地模块，应有尽有、质量保证；欢迎您前来咨询接地模块详细信息，我们为您提供最优质的接地模块和周到的售后服务。接地模块广泛应用于电力、化工、交通、通讯等领域的防雷接地、防静电接地、安全接地和工作接地等保护接地。
