业界首款超低功耗-VGA音频绝缘隔离放大器-PCB开发板
适用于医疗显示器、投影仪和煤矿及特殊工业用品的VGA隔离放大器

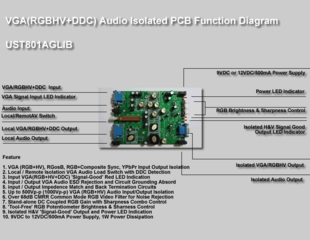

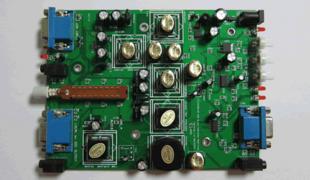

全球首款VGA音频绝缘隔离滤波放大器-  UB701AGLIB开发板
500V-1000V-1500V绝缘耐压隔离高清VGA音频放大器
*  专利绝缘高速隔离，无零点漂移和温度变化不稳度、老化变质缺陷
*  独特的本地-隔离负载切换，确保本地与隔离输出信号幅度稳定
*  本地VGA-音频环出监控，支持DDC/DDC2检测，超低功耗设计
*  VGA输入-行场同步-DDC/DDC2  无供电LED输入信号指示
*  高达500V/1000V/1500V输入输出绝缘超高耐压宽带隔离
*  前级输入和隔离输出阻抗匹配，重影、网纹、杂讯干扰消除
*  高达68dB输入共模抑制，独特的视频抗饱和-隔离-滤波消噪电路
*  专利化的直流型高速均衡补偿放大设计，独特的白电平回复电路
*  RGB增益均衡补偿同步放大，图像轮廓增强及同步信号数字处理
*  680MHz超高带宽电流型放大，高达4000V/uS的极速瞬态响应
*  行场同步信号输出，双LED指示监测，电源LED指示，免工具调节
*  卓越的超强电流驱动，可支持长达150米的VGA隔离传输距离
*  7.5VDC/9VDC/12VDC，500mA宽电源工作范围
*  业界领先的超低功耗设计，绿色环保功耗，整机小于1W
  500V耐压绝缘隔离滤波放大器

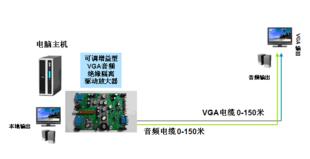

VGA音频绝缘隔离滤波放大器应用电路

网盒视通高性能隔离器的十大竟争优势
1.  卓越的红外夜视-低照度视频信号隔离还原
设备采用航空航天材料，具用超高灵敏度低照度还原特性，较同类低端产品高3-5倍的灵敏度，非常适应于红外夜视摄像机信号隔离传输。

2.  优异的图像隔离瞬态响应，适用于监控高清抓拍系统
高达26纳秒的信号极速脉冲瞬态响应，确保视频信号隔离处理过程无同类低端产品的时滞现象，适用于高分辨率实时监控抓拍系统。

3.  独特的图像亮度隔离还原，支持长距离黑白模式摄像机传输
独一无二的亮度信号还原特性，可支持距离长达600米(RG59，75-5国际电缆)的夜间黑白模式亮度无失真隔离还原，彰显王者风范。

4.  极低的插入损耗，难以置信的超强远距离音视频传输
采用极低衰减内阻和超高耦合效率的隔离电路，确保设备可以可靠工作于超过400米同轴电缆(RG59国标电缆)的彩色视频信号延长应用，图像无任何同类低端产品出现的图像的同步头扭曲造成的翻滚和失真现象。

5.  广播级视频隔离处理，极低的视频微分增益微分相位失真度
高达0.28%微分增益(DG)和0.35度的微分相位(DP)广播级指标，确保设备可以做为输入需要隔离设备(如视频服务器、视频光端机)的前端视频源信号。

6.  超强的饱和抑制功能，兼容视频放大器和抗干扰器输出
具有高达10Vp-p的视频输入信号的宽动态抗饱和抑制，可靠兼容工作于干扰环境下的视频放大器、驱动器或抗干扰器输出视频信号。

7.  输入输出高绝缘耐压，可靠工作于严酷的室外环境
具有大于1500V的隔离耐压，确保在部分高浪涌或感应雷击环境不会造成设备的输入输出级绝缘击穿，与采用微型隔离器件的低端产品相比具有绝对的耐压隔离性能。

8.  优质BNC及迷你线，PVC防老化平底带安装孔机壳
独家输入输出同侧带防滑纹迷你线外型，左右安装孔和平面底壳，用户可采用镙丝安装或双面胶贴灵活固定方式。

9.  内置各类尖端防护工艺，工作于军品级温度范围
环氧树脂灌封密封，抗高温-防潮湿-防酸碱-防盐雾-抗震-抗跌落-防老化，高性能绝缘浸漆处理工艺，确保设备可靠工作于军级温度范围。

10.安装孔-模块化-面板机架式安装，利于机房管理
独特的安装孔和方形机壳设计，可与2U，19“安装面板(最多可固定11只)和机柜配合使用，利于机房的集中化调试、管理和维护。
  输入输出绝缘电压
性能指标
输入输出绝缘电压：
1100Vp-p以上  (HT7001GLIB-S)
2200Vp-p以上  (HT7001GLIB-SS)
800V以上　(HT7000GLIB  HT7001GLIB  HT7000GLI  HT7001GLI  HT7000GL  HT7001GL)　
测试条件：@60秒，2mA漏电流
特性：设备插损<0.1dB
回损：大于18dB
接口：带线式BNC公头－镙丝端子  双向
阻抗：75欧姆(输入－输出)
制式：PAL、NTSC、SECAM
输入电平：  1Vp-p,混合
格式：  CCIR601  4:2:2
标准速率：13.5MHz
色差：少于1%所有模式
调整大小：多元素水平与垂直的限定脉冲回应
模拟处理
带宽：3Hz-20MHZ
相位差：少于  2度
增益差：少于2%
工作温度：-10℃-70℃
储藏温度：-30℃-70℃
适用NTSC，PAL，SECAM，CCIR制式
安装尺寸：
85*38*22mm-  HT7000GLIB  HT7001GLIB  HT7000GLI  HT7000GLIB-S　HT7001GLI  HT7000GL  HT7001GL
100X68X37mm-  HT7000GLIB-SS
