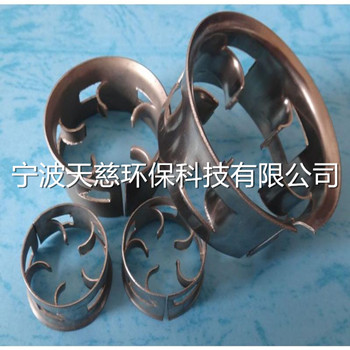

不锈钢阶梯环 |
阶梯环特点：的高径比仅为鲍尔环的一半,并在环的一端增加了锥形翻边,这样减少了气体通过床层的阻力.并增大了通量,填料的强度也较高，由于其结构特点，使填料层内填料间多呈点接触。这样既增大了空隙率、减少了压降，而且又构成了液体沿填料表面流动的汇集或分散点，促进液膜表面更新和液体混合作用，使气液分布均匀，增加了气液接触表面而提高了传质效率，一般由塑料、陶瓷、金属做成。材质不同，结构也有所不同，金属阶梯环内筋结构同鲍尔环，舌片弯向呈叶片状；塑料及瓷质阶梯环的内筋结构与塑料鲍尔环相似，也有米字形和井字形之分。
应用：合成氨脱硫 ，脱碳系统，原油分离减压 装置各种分离，例如：甲醇分离，有机酸分离等吸收及脱吸塔。
| 规格 | 外径*高*厚mm | 堆积个数n/m3 | 堆积重度Kg/m3 | 比表面积m2/m3 | 空隙率% | 干填料因子m-1) |
| Dg16 | 16*8.9*1.1 | 299136 | 135.6 | 370 | 85 | 602.6 |
| Dg25 | 25*12.5*1.4 | 81500 | 97.8 | 228 | 90 | 312.8 |
| Dg38 | 38*19*1 | 27200 | 57.5 | 132.5 | 91 | 175.8 |
| Dg50 | 50*25*1.5 | 10740 | 54.8 | 114.2 | 92.7 | 143.1 |
| Dg76 | 76*37*3 | 3420 | 68.4 | 90 | 92.9 | 112.3 |
性能参数（304,316L,碳钢）
| 规格 | 外径*高*厚mm | 堆积个数n/m3 | 比表面积m2/m3 | 堆积重度m2/m3 | 空隙率% | 干填料因子 m-1) |
| Φ25 | 25*12.5*0.6 | 97160 | 220 | 439 | 93 | 273.5 |
| Φ38 | 38*19*0.8 | 31890 | 154.3 | 475.5 | 94 | 185.8 |
| Φ50 | 50×28×0.8 | 11600 | 109.2 | 400 | 95 | 127.4 |
| Φ76 | 76×38×1.2 | 3540 | 72 | 306 | 97 | 81 |
