背景概述

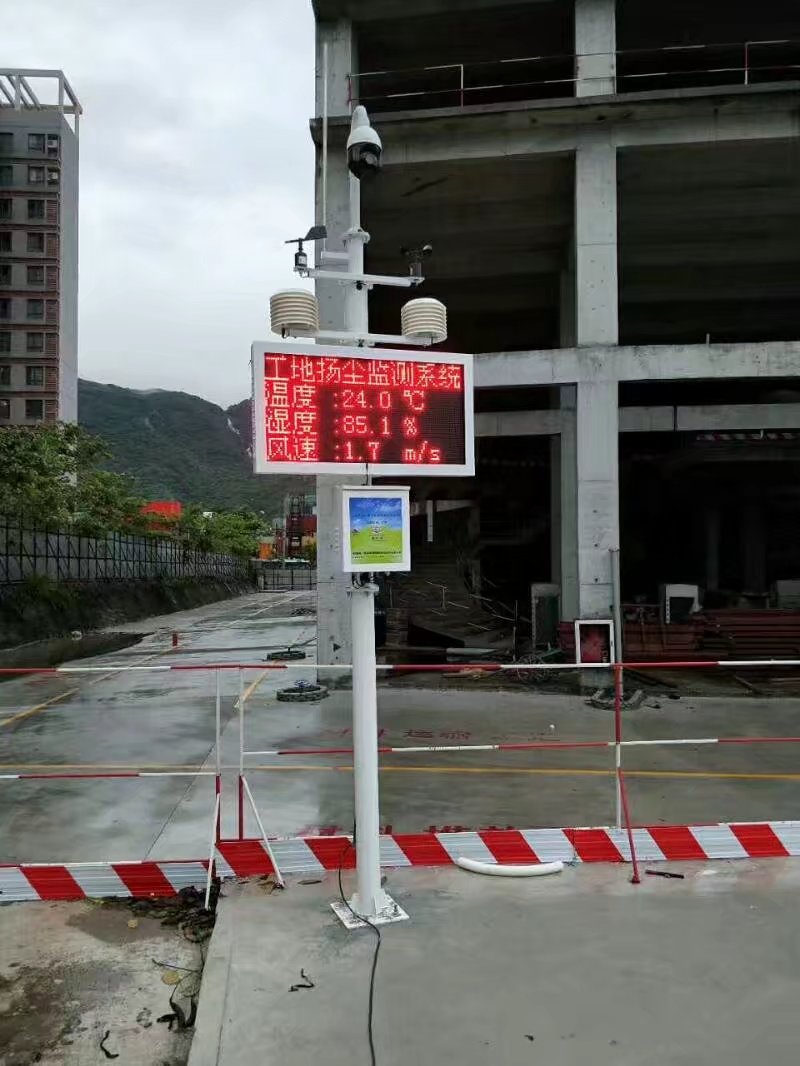

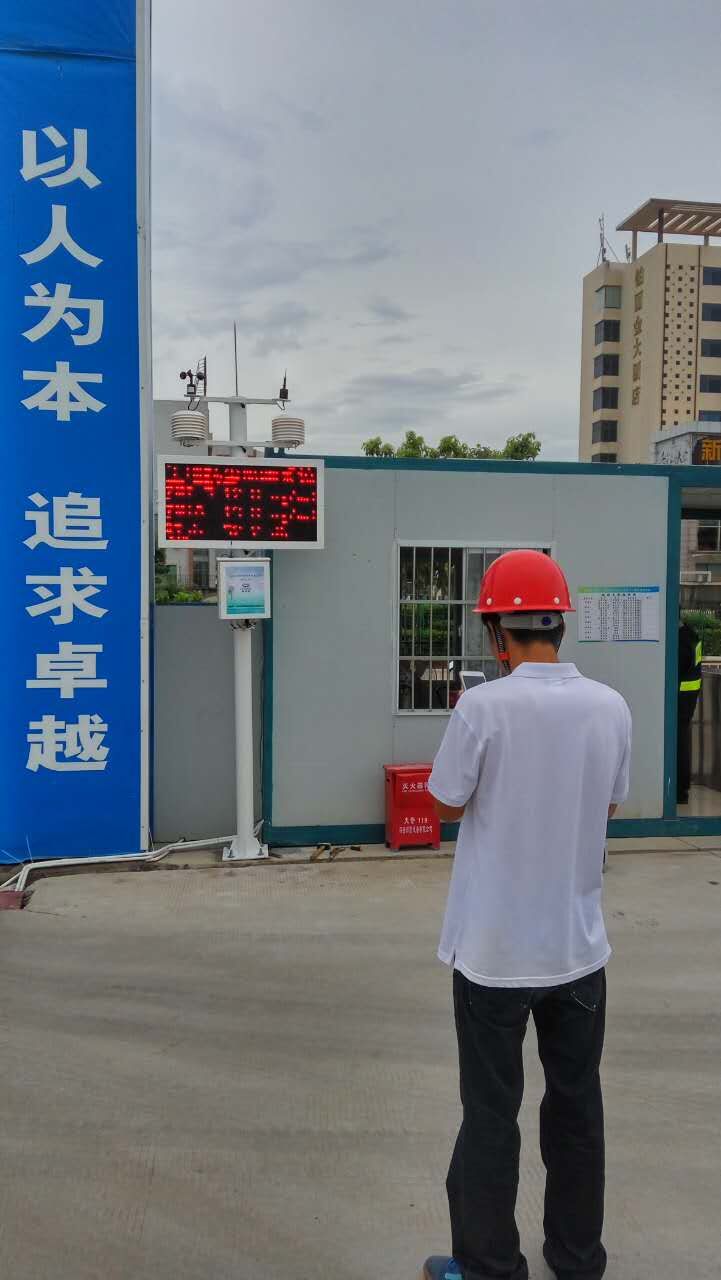

“24小时在线扬尘监测系统”是奥斯恩净化技术有限公司为改善空气质量自助研发的24小时户外扬尘监控的一个终端设备。本设备实现一体化，除了可以实现扬尘监控以外，还可以测风速、风向、温湿光、二氧化碳、PM2.5、PM10等环境数据。该监控系统主要由扬尘监控终端、视频采集终端、数据监测及传输、服务器、监控管理软件、客户端等组成。系统集成了物联网、大数据和云计算技术，通过光散射在线监测仪、360球形摄像头、气象五参数采集设备和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度；数据通过采用3G网络传输，可以在智能移动平台、桌面PC机等多终端访问；监控平台还具有多种统计和高浓度报警功能，可广泛应用在散货堆场和码头、混凝土搅拌站以及工厂企业无组织排放的实时监控。
1、感知层：污染源在线监测仪，包括颗粒物浓度监测仪、气象五参数监测仪、噪声监测仪和视频监控摄像机，对颗粒物浓度、气象参数、噪声和现场视频进行连续自动在线监测；
2、传输层：采用有线、无线、3G等方式传输各种监测数据；
3、平台层：数据服务云平台，依托在建工地扬尘与噪声监测平台的数据，进行系统分析、提供跨区域、全时间、多层次的数据挖掘和对比，为科学治理雾霾提供数据支撑；
4、应用层：面向不同环保局、建筑工地的客户端系统，实现基于Web的污染源实时数据在线监测、现场图像和视频的监控、污染源超标报警、以及面向不同管理层的各种管理与统计分析。在线监测信息监控管理平台可支持各种终端平台通过公网访问，实现了基于Web的污染源实时数据在线监测，现场图像和视频的监控(包括对前端云台和摄像机的实时控制)、污染源超标报警、以及面向不同管理层的各种管理与统计分析。
产品特点
1、人机交互界面，美观大方，信息量大、接线少、数据查看设定操作方便。
2、具有扬尘预警、超标提醒、图像抓拍功能。全天候全自动持续不间断工作。
3、同时支持RS485、GPRS、wifi等传输方式，可将数据信息传输至指定的环境监测网，实现数据的远程控制和传输;可通过智能接收查看当前实时数据，并设定参数;
4、系统采用先进的环境监测技术、自动控制和网络信息传输技术，实现噪声自动监测的网络化、自动化和信息化。
5、实时的在线扬尘监测，具有手/自动控制降尘治理设备以及声光报警功能，当PM值达到设定上限时自动启动一处或者多处(雾炮)喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统。
6、系统采用先进的环境监测技术、自动控制和网络信息传输技术，实现噪声自动监测的网络化、自动化和信息化。
7、实时的在线扬尘监测，具有手/自动控制降尘治理设备以及声光报警功能，当PM值达到设定上限时自动启动一处或者多处(雾炮)喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统。
产品参数
|
OSEN-YZ型技术参数 |
||||||
|
监测指标 |
测量范围 |
分辨率 |
准确度 |
备注 |
||
|
PM2.5 |
0-500ug/m3 |
1ug/m3 |
±10% |
|
||
|
PM10 |
0-2mg/m3 |
1ug/m3 |
±10% |
|
||
|
TSP |
0～20mg/m3 |
1mg/m3 |
±10% |
|
||
|
风速 |
0-30m,0-60m（可选） |
0.1m/s |
±1m/s |
|
||
|
风向 |
0～360°/16方位 |
1° |
±3° |
|
||
|
噪声 |
30~130dB |
31.5Hz~8kHz |
±1.5dB |
|
||
|
大气温度 |
-30～+70℃ |
0.1℃ |
±0.3℃ |
|
||
|
大气湿度 |
0～100%RH |
1%RH |
±3%RH |
|
||
|
大气压力 |
500～1100hPa |
0.1 hPa |
±0.3hPa |
|
||
|
扬尘传感器可扩展美国赛默飞，日本柴田，TSI，metone，北京绿林，碧野千里传感器 其他监测参数可扩展（例如：降雨量、辐射、光照度，二氧化碳，负氧离子，臭氧，VOC） |
||||||
|
数据采集处理系统 |
|
|
含室外防护机柜（内配LCD显示屏）及横杆组件 |
|||
|
市电220V供电 |
|
|
AC220V |
|||
|
太阳能供电 |
|
|
太阳能加蓄电池 |
|||
|
通讯方式 |
RS485/232通讯 USB通讯 GPRS无线传输（3G/4G无线传输） |
|||||
|
标配3米支架 |
高度可定制 |
|||||
|
户外高清LED屏幕 |
尺寸105*73cm |
|
||||
|
尺寸105*90cm |
||||||
|
高清网络摄像头 |
高清1080P低码流一体化防水球机，采用高性能处理器，高效、稳定，水平360度连续旋转，垂直90°,双滤光片自动切换，IP66防护等级，支持有线/3G无线网络传输 |
|||||
