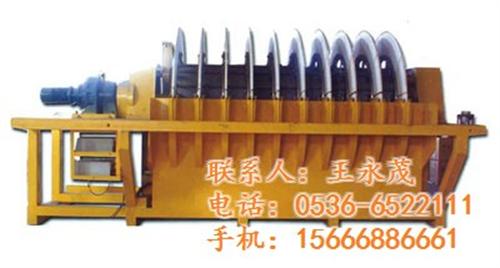

陶瓷过滤机的结构主要包括：装有若干组陶瓷过滤板圆盘而形成的转子，产生自耦切换现象的抽吸和冲洗作用的分配头、防止固体沉淀的搅拌器、消除过滤板吸附固体所需的刀，对过滤板腹腔内部向外冲洗及超声波振荡的清洗系统，保持一定浆料液位的槽体和运行程序控制系统。过滤机运转时，过滤板由于抽真空的作用，当转动浸没在槽内的浆料液面下，使过滤板表面形成一层固体颗粒堆积层，液体通过了过滤板由分配头切换进入真空桶。当吸有堆积层的过滤板离开浆料液面，形成滤饼，由于真空的作用继续脱水，使滤饼进一步干燥。
陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系统、滤液排放系统、刮料系统、反冲冼系统、联合清洗（超声波清洗、自动配酸酸洗）系统、全自动控制系统、槽体、机架几部分组成。
全自动控制系统：由PLC、触摸屏、液位计、变频器、电磁阀、气动阀及其它电器元件组成。根据物料性质及用户要求，对陶瓷过滤机运转、清洗等各种参数进行设置并实现全自动控制或手动控制、单体或集中控制。
槽体：装载过滤物料。
机架：承载除滤液泵、贮酸箱之外的陶瓷过滤机其它部件。
影响陶瓷过滤机作业率的因素主要有：陶瓷过滤板的酸洗和故障时间。因此要提高其作业率，就必须减少故障时间。常见的故障有：
(1)真空度低，不能满足生产要求。主要原因是真空管路泄漏、真空泵循环水不够、真空泵叶轮磨损、分配头磨损、陶瓷过滤板破损、滤液桶排水阀未关紧、矿浆槽料位较低等；
(2)反冲洗水压力低或者波动。主要原因是反冲洗水管路系统堵塞或泄露、分配头磨损；
(3)滤液桶液位居高不下。主要原因是循环水泵叶轮或泵壳磨损、气压不足以致排水阀无法打开或排水阀本身故障、滤液桶与循环水泵之间的管路有泄漏；
(4)超声波清洗时陶瓷过滤板清洗不干净。主要原因是电源箱有故障、电源保险烧坏、线路老化、换能头烧坏、超声盒击穿、矿浆槽水位过低；
(5)计量泵工作不正常及反冲洗水倒回酸桶。主要原因计量泵开关未打开、隔膜磨损、频率过低、酸管和反冲洗水管连接的单向阀磨损。
