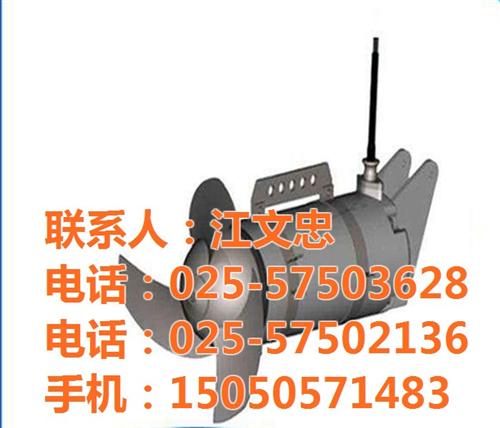

QJB型中速潜水搅拌机

一、QJB型中速潜水搅拌机概述

       QJB型中速潜水搅拌机可分为混合搅拌和低速推流两大系列。 混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.1m/s。 低速推流系列搅拌机适用于工业和城市污水处理厂曝气池污水推流，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

二、QJB型中速潜水搅拌机性能特点

       1.QJB型中速潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

       2. 叶轮具有更佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

       3.与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

       4.电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全可靠。

       5.两道机械密封，材质为碳化钨－碳化钨。所有外露紧固件均为不锈钢。

三、QJB型中速潜水搅拌机用途

       QJB型中速潜水搅拌机适用于工业和城市污水处理厂曝气池和厌氧池，其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流等。

四、QJB型中速潜水搅拌机适用范围

       QJB型中速潜水搅拌机在下列条件下应能正常连续运行：

       1.更高介质温度不超过40℃；

       2.介质的PH值在5～9之间；

       3.液体密度不超过1150kg/m3；

       4.长期潜水运行，潜水深度一般不超过20m。

潜水搅拌机电机故障的检修

潜水搅拌机系列产品选用多级电机，潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。

1、潜水搅拌机电机故障表现：在分解电机前，我们进行了空运转，以图找出问题。不出预料，电机发出异常声响，振动很大；电机轴的轴套处潜水搅拌机发出咝咝的声音，好像是某个零件“丢转”而不能同步的感觉；电机空运转不到2分钟轴伸温度就达60多度，有烫手的感觉。

2、潜水搅拌机结构简图：下图是推流器泵侧轴承的装配图，轴承型号为SKF 6309。轴承外圈用挡圈5定位，内圈用轴套4定位，潜水搅拌机并用弹簧挡圈2和3固定；骨架油封11的规格为55x80x8，装在挡圈5和轴套4之间，在轴套4上滑动；轴承另一端的固定依靠∮45轴段的轴肩和轴承座的台阶；∮55轴段与轴承座的配合为H8/f7，相当于一滑动轴承；斜齿轮7依靠过盈配合嵌固在潜水搅拌机轴8的右端部；1为甩油环，阻止齿轮箱的油进入骨架油封。

3、潜水搅拌机分解与检查：首先拆除甩油环1、弹簧挡圈2和3；再拆除电机后端轴承盖，将电机转子轴8从电机定子体9的左边抽出；然后依次拆除轴承6、轴套4、挡圈5和骨架油封！！！

南京云升环保设备有限公司是专业从事各类水处理工程、水处理专用设备及泵类产品生产的专业产家。

QJB型潜水搅拌机使用说明书——必读

注:

1 潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

2 安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节；

3 安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，更大转角-60°~+60°

4 当池深大于4米时，应在导杆中间增加一支撑架；

5 支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔； 6 客户定货时请提供池深及池型图，以便确定导杆尺寸和支撑架数量；

7 安装系统材质采用不锈钢和碳钢防腐供选择；

8 多台搅拌机可共用一套起吊系统。

1、搅拌机的安装

  将导杆和吊架按要求用胀锚螺钉固定好。

  装上减振块和滑套。

  用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

  缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

  确保电缆在搅拌机运行时，不被卷入叶轮中！

2、试运转

  开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

  调试时，必须检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如有多台搅拌机时，应对每台搅拌机的旋向进行单独检查。

  注意：检查旋转方向时，不要靠近旋转的叶轮，以确保旋转的叶轮不伤害工作人员。

3、运转

  在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。

七 维护与保养

1、安全预防措施 △ 小心！

  开始进行设备维护前，务必保证潜水搅拌机与电源切断并且无法  被意外起动。

  为避免受伤，务必留意损坏和磨损的组件的状态 △ 注意！

  保证潜水搅拌机或其部件的稳定性，确保其不会滚动或倒下，以免造成人员伤害或物品的损坏。

2、检查周期与检查事项

2.1 检查周期

  定期检查与维护可确保潜水搅拌机的操作更加可靠。下面的维护时间表建议何时应该对潜水搅拌机进行检修，何时应进行彻底检查（大修）。 维护时间表按磨损情况分A、B两组。

注：对潜水搅拌机的彻底检查应在维修车间进行。用安培表便能查出有无阻塞的可能。  注意检查叶轮。如果叶轮磨损严重导致前沿不平衡，电动机就会由于阻塞而过载。

2.2 检查事项

2.2.1检修

     下列各项均需检查，必要时进行判断是否需要：

更换所有磨损的组件；

检查所有螺钉接头处；

检查油量与油的状况；

检查定子腔中是否有液体出现；

检查电缆入口与电缆状况；

检查旋转方向；

检查起吊装置与导杆（间隙距离与磨损情况）；

检查电绝缘情况；

更换为检查而拆卸的所有O型密封圈；

检查并冲洗密封圈及周围。

参见“建议检查”。

2.2.2 车间大修

     修理车间要求有专门工具，并应由授权维修部门完成。修理车间的大修作业除了检查外，还应对下列各项进行判断是否需要：

1）更换轴承；2）更换轴承密封圈；3）换油；4）电缆
