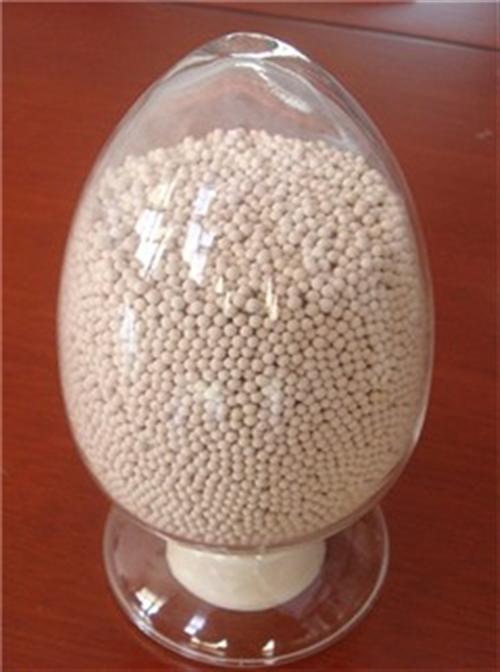

分子筛是一种具有立方晶格的硅铝酸盐化合物。分子筛具有均匀的微孔结构，它的孔穴直径大小均匀，这些孔穴能把比其直径小的分子吸附到孔腔的内部，并对极性分子和不饱和分子具有优先吸附能力，因而能把极性程度不同，饱和程度不同，分子大小不同及沸点不同的分子分离开来，即具有“筛分”分子的作用，故称分子筛。由于分子筛具有吸附能力高，热稳定性强等其它吸附剂所没有的优点，使得分子筛获得广泛的应用。
在生物大分子领域，常见的有bio-rad SEC分子筛预装柱。
美国科学家发现，通过调整温度，能够精确地控制一种钛硅酸盐材料中的孔洞大小，制造出精密的新型分子筛。 一些晶体材料内部有着大量均匀的微孔，尺寸比孔洞小的分子能够穿过，而大分子不能穿过，因此可以起到分离不同分子的作用，这类材料被称为分子筛。
其实在2001年科学家在英国《自然》杂志上报告说，他们发现一种称为钛硅酸盐ETS－4的物质能够作为良好的分子筛。当温度升高时，ETS－4会逐渐脱水，微孔的尺寸随之减小。利用这种方法，可以在3到4埃（1埃等于百亿分之一米）的范围内精细地调整微孔尺寸。 科学家说，一些常见分子如氮气、甲烷、氧气、氩气和水分子等尺寸都在3至4埃左右，彼此大小相差无几，用ETS－4制作的分子筛可以有效地将它们分开。 研究人员已经尝试用ETS－4从氮气和甲烷混合物中将氮气的含量由18%降到5%以下，并在分离氩气与氧气、氮气与氧气的实验中也取得了成功。据认为这一技术将有重要的商业应用前景。
       分子筛配方 |
生产方法 有水热合成、水热转化和离子交换等法： ① 水热合成法 用于制取纯度较高的产品，以及合成自然界中不存在的分子筛。将含硅化合物（水 玻璃、硅溶胶等）、含铝化合物（水合氧化铝、铝盐等）、碱（氢氧化钠、氢氧化钾等）和水按适当比例混合，在热压釜中加热一定时间，即析出分子筛晶体。合成过程可用下式表示： 工业生产流程中一般先合成Na-分子筛，如13X型与10X型分子筛的合成（见图）。在水热合成过程中添加某些添加剂可以改变最终产品的结构，如加入季胺盐可得到ZSM-5型分子筛。 ② 水热转化法 在过量碱存在时，使固态铝硅酸盐水热转化成分子筛。所用原料有高岭土、膨润土、硅藻土等，也可用合成的硅铝凝胶颗粒。此法成本低，但产品纯度不及水热合成法。 ③ 离子交换法 通常在水溶液中将Na－分子筛转变为含有所需阳离子的分子筛，通式如下： 式中 Z-表示阴离子骨架，Me+表示需交换的阳离子，例如NH嬃、Ca2+、Mg2+、Zn2+等，原料通常为氯化物、硫酸盐、硝酸盐。溶液中不同性质的阳离子交换到分子筛上的难易程度不同，称为分子筛对阳离子的选择顺序。 |
CMS系列碳分子筛的 主要成分为元素碳，外观为黑色柱状固体。变压吸附制氮主要是通过核心材料碳分子筛（CMS）的选择性吸附特性及吸附容量因压力不同而有着差异的特性来实 现。升压时空气中的氧分子在碳分子筛微孔结构中的扩散速度比氮分子快的多而被碳分子筛截留，而氮分子在气相得到富集，降压时被碳分子筛吸附的富氧气体解 吸，使碳分子筛再生，形成循环操作，实现连续制氮。氮气在化学工业、石油天然气工业、电子工业、食品工业、煤碳工业、医药工业、电缆行业、金属热处理、运 输及储存等方面广泛应用。
技术指标：
1、颗粒直径1.7—1.8mm
2、吸附周期120S
3、堆密度680～700g/L
4、抗压强度≥95N/颗
898995850
