内滤层构成
过滤器内多介质滤料为优质均粒砾石、石英砂、磁铁矿、无烟煤等滤料，这些滤料根据其比重和粒径的大小在过滤器罐体内科学有序的分布，如比重小而粒径稍大的无烟煤放在滤床的最上层，比重适中和粒径小的石英砂放在滤床的中层，比重大和粒径大的砾石放在滤床的最下层。这样的配比保证了过滤器在进行反洗的时候不会产生乱层现象，从而保证了滤料的截留能力。

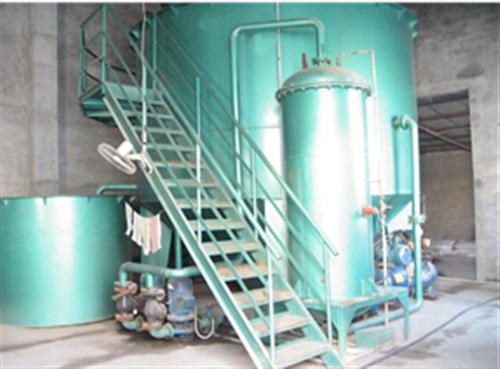

过滤器
水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。同时，电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。
注意事项
(1)要求出水槽与滤板的平行允差不大于2 mm。(2)滤板的水平度及不平度均小于±1．5 mm。滤板的结构，采用整体加工最优。当筒体直径较大时，或受原材料、运输等方面制约时，也可采用两瓣拼接成形。(3)对滤板和筒体各接合部位的合理处理，对空气反洗环节尤为重要。①为消除因滤板加工和筒体卷制等方面误差造成的滤板和筒体的径向间隙，一般采用圆弧环板逐段焊接。接触部位必需采用满焊。②中心管道和滤板的径向间隙处理方法同上。备注：上述措施，确保了过滤和反洗只能通过滤帽或排管间隙连通。同时，也就保证了反洗和过滤通道的分布均匀性。(4)滤板上加工的通孔，径向误差为±1．5 mm。滤帽导杆和滤板通孔之间配合尺寸的增大，不利于滤帽的安装或固定。通孔的加工必须采用机械设备。(5)滤帽的材质，尼龙zui佳，ABS次之。因上部添加的滤料，对滤帽的挤压负荷极大，要求强度要高，以避免变形。滤帽与滤板的接触面(上、下表面)需加弹性橡胶垫。
