JA33-80自耦式射流曝气机的安装方式

JA33-80型潜水射流式曝气机请仔细阅读以下：

原理用途：
通过潜水泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压吸入空气，经混合室与水流混合，
在喇叭形的扩散管内产生水气混合流，高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌，完成曝气，并且其轴功率不随潜没深度的变化而变化，进气量可以调节。正因为如此，射流式曝气机可以在水位变化较大的池中应用。

主要特点：
1、该曝气机由潜水电泵与喷射器组成，从而使水体搅动与充氧同时进行，既可获得较高的氧气吸收率，又具有叶轮无堵塞优点。

    2、强有力的单向液流，造成有效的对流循环，且电机负荷随水位的变化很小，安装简单。
    3、泵用进口永久润滑轴承，长期可靠运行，无须更换
    4、泵用高质量机械密封，可保证长期有效运行。
    5、曝气机提供两种安装方式，自耦式安装和移动式安装，安装维护方便。
    适用工况：
JA33-80型深水自吸式潜水射流曝气机可在下列条下下正常连续运行：
    1 最高介质温度不超过40°C；
    2 介质的PH值在5~9；
    3 介质密度不超过1150kg/m

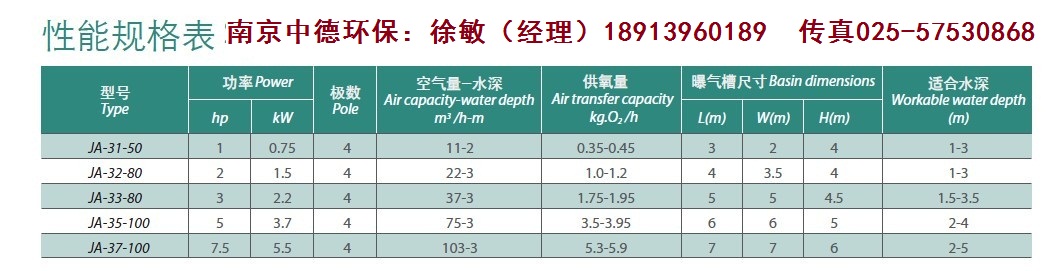

性能参数：

注：表中进气量及增氧能力是在标准试验条件下（20°C水温，气压101.325kPa），曝气机潜水深度3m，试验介质为清水。在中度污水中，增气能力可按系数0.85作为设计依据。

选型与安装：
潜水射流曝气机需本公司协助选型时，用户应提供池型、介质特性、所需进气量、潜水深度等相关数据，以便本公司设计和提供优质设备，更好地满足用户的需求。

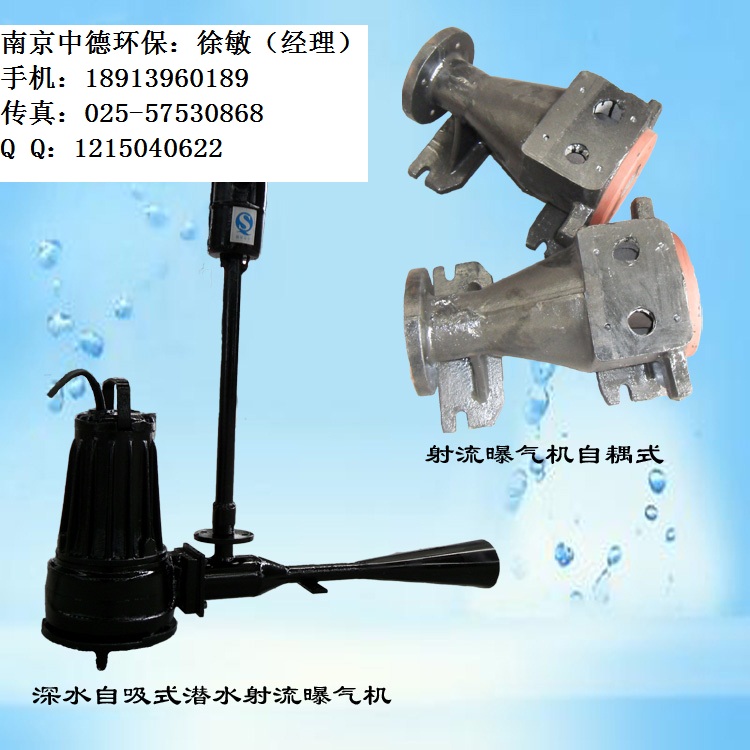

JA型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。自耦式安装是将曝气装置和专用的底座固定在水池底部，在池顶安装好配套的支撑块，用导轨使两者相连，潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置，通过泵自重，自动耦合并密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵。移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部，依靠自重定位，具有安装位置可变动、灵活、成本低等特点。
深水自吸式潜水射流曝气机移式式安装尺寸：
深水自吸式潜水射流曝气机自耦式安装尺寸：
