一、东莞中仁襄阳酸雾洗涤塔的结构及特点
其结构包括塔体、气体分布器、雾化器、液体再分布器、除沫器以及自控仪表元器件。
二、中仁襄阳酸雾洗涤塔的本塔特点：
1、不用填料及气液交换塔盘，系统阻力小，降低了风机功率，节约能耗；
2、采用专利雾化器，雾化喷嘴将液体完全雾化，气液交换面积大，吸收、净化充分；
3、因本塔采用雾化上喷，使液体与气体交换时，经过上下两上行程的交换，延长了一倍的交换时间；
4、因本塔省去了填料及塔盘，也就省去了填料及塔盘支架等支撑装置及装拆填料的人孔等，既为生产减少了工艺，又减轻了塔体的重量，使安装及基础变得简单化，节约了投资。
5、本塔塔体为玻璃钢整体缠绕的圆筒型塔体，无分段连接法兰，强度高、无渗露隐患。
6、本塔可配备气体在线分析仪、PH控制计、差压变送器、压力传感器、流量传感器、电导率仪、液位控制计、电磁阀、变频器及控制柜等组成的控制系统，以上控制情况均以数字形式显示在显示器界面上，使管理人员一目了然，并有故障报警，便于管理与维护。

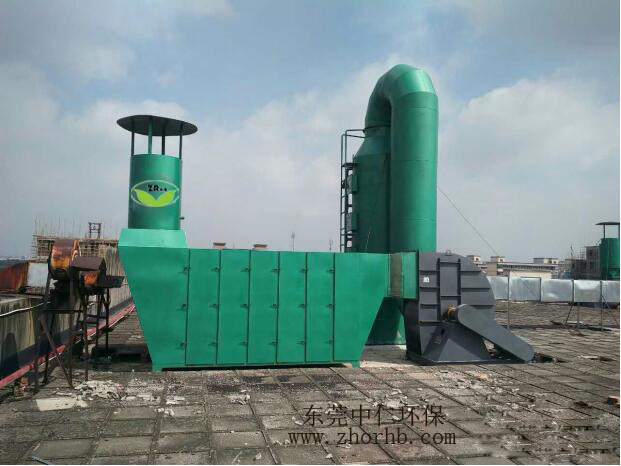

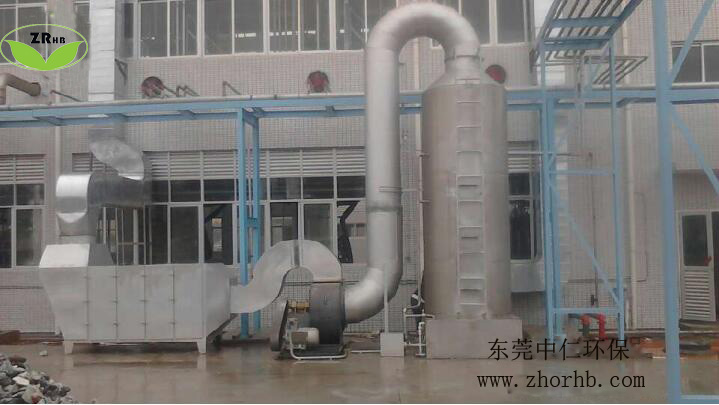

襄阳酸雾洗涤塔废气处理工艺流程：废气→吸风罩→引风管→综合处理塔 →高压风机 →排放管→排放，本废气净化塔应用广泛，占地面积小，结构合理，维护简单，操作简便。应用在丙烯酸废气处理的襄阳酸雾洗涤塔的原理：
当废气进入塔内先利用碱水洗，风由下至上，水由循环泵由上至下，形成对流。使颗粒物先击落于碱水，部分气体跟碱液产生反应形成甲酸或乙酸。然后经过除雾器不让碱液带入第二道水洗室，风由上至下水由上至下形成顺流，使其废气和水充分中和，甲酸和乙酸溶于水，再经过第三道气室，第三道气室设有除雾器，能使第二道的水拦截掉在第三道内，再经过倒流碱水进入第二道，确保流入生物纤维吸附塔内的气体不带有大量的水分，增加活性炭的寿命。再由第三道气室的废气进入活性炭室，活性炭室共设初滤跟活性炭。废气经过初滤，初滤是为了再次确保气的干燥性和阻拦颗粒物，活性炭是吸收气体中的没有溶于水的有毒气体，经过活性炭的废气由高压引风机直接排除烟囱，从而保证达到国家废气排放标准。
