木工旋风除尘器,家具厂旋风除尘器是由旋风筒体，集灰斗和蜗壳(或集风帽)三部分组成，按筒体个数区分，有单筒，双筒，三筒，六筒等五种组合，每种组合有两种出风形式：Ⅰ型水平出风和Ⅱ型（上部出风）。对于Ⅰ型双筒组合者，另有正中进出风和旁侧进出风两种组合形式，Ⅰ型单筒和三筒只有旁侧时出风一种形式，四筒和六筒组合则只有正中进出风形式，对于二型各种组合，可采用上述Ⅰ型中的任意一种进风位置，该种除尘设备具有阻力小，除尘效率高，处理风量大，性能稳定，占地面积小结构简单，实用廉价等特点。
木工旋风除尘器,家具厂旋风除尘器技术参数：
|
旋风分离 器 |
生产率（m/h) |
主要外形尺寸 |
||||
|
D |
H |
H |
H |
a×b入口断面积 |
||
|
分-250 |
450 |
250 |
1405 |
630 |
775 |
130×65 |

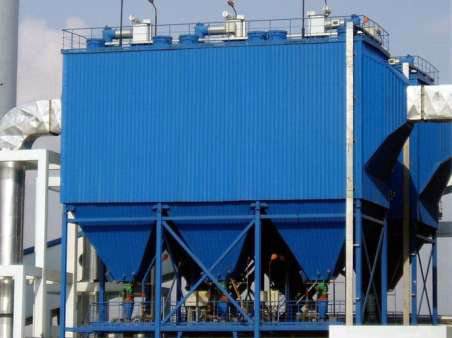

MF系列脉冲布袋除尘器
1、MF脉冲布袋除尘器,脉冲袋式除尘器的特点和结构原理：
(一)MF脉冲布袋除尘器特点：
1.MF脉冲布袋除尘器在保留了原mf—Ⅰ型除尘器优点的基础上，采用了低阻力的DMF-Z-25S的直角电磁脉冲阀，使布袋除尘器的控制系统和除尘布袋等的寿命比MF—Ⅰ型延长一倍以上，减少了维修工作量。
2.清灰用压缩空气从原来的5—7公斤/厘米2压力，降到现在的3公斤/厘米2压力，但清灰效果仍可达到5—7公斤/厘米2压力的效果，从而扩大了使用范围。
3.由于结构上的改进，增强了设备的严密性，漏风量能够低于10%，进一步提高了产品质量。
4.改革了揭盖装置，除尘布袋固定方法，为设备检修和维护改善了劳动条件。
5.喷吹装置增加了防护罩，盖板结构采用了防雨措施，使除尘器在露天放置不需另设防雨棚，减少了建设投资。
6.清灰部分原来搅龙去掉，装置了YJD系列型自动回转排灰阀组合关风器。扩大了清灰使用效果，减少了维修，封密严排灰快。
(二) MF脉冲布袋除尘器结构原理：
MF脉冲布袋除尘器它主要由五部分组成。
1.上箱体：由可掀起的盖板和出风口组成；
2.中箱体：由多孔板、滤袋装置和文氏管组成；
3.下箱体：由进风口、灰斗和检查门组成；
4.排灰系统：由减速装置和输灰、排灰装置组成；
5.喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成；
6.控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。
2、MF脉冲布袋除尘器技术参数：
|
参数 |
型号 |
||||||
|
MF48 |
MF60 |
MF72 |
MF84 |
MF96 |
MF108 |
MF120 |
|
|
过滤面积（m2） |
36.2 |
45.2 |
54.3 |
63.3 |
72.4 |
81.4 |
90.5 |
|
滤袋数量(只) |
48 |
60 |
72 |
84 |
96 |
108 |
120 |
|
过滤风量(m3/h) |
6510-8680 |
8130-10840 |
9770-13000 |
11400-1520 |
13000-17370 |
14650-19530 |
16290-21700 |
|
电磁阀数量（只） |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
动力(kw) |
1.1 |
1.1 |
1.1 |
1.1 |
1.5 |
2.2 |
2.2 |
|
滤袋规格(mm) |
120×2000 |
||||||
|
过滤风速(m/min) |
3-4 |
||||||
|
漏风率(%) |
≤5 |
||||||
|
喷吹压力(MPa) |
＞0.4-0.6 |
||||||
|
设备阻力(Pa) |
＜1200 |
||||||
|
除尘效率(%) |
≥99.9（根据粉尘特性选择适应的滤料） |
||||||
3、用户需知：
1、绿森环保公司可代用户成套风机,空压机及过滤器。
2、信守合同,按时交货。
3、为用户及早投产使用，我公司可代用户制作加工各种规格除尘器系统管件。（带图）
4、我公司可供应除尘器所有易损件及配件。如电磁阀、脉冲阀、除尘布袋、骨架、文氏管、电控仪。
5、绿森环保公司是生产除尘设备的专业工厂，除本产品MF脉冲袋式除尘器外还生产各种除尘设备和根据用户要求制作各种非标准除尘净化设备。
6、我厂可代用户办理铁路、公路运输、运货上门。可代用户设计除尘系统工程和安装调试业务。
