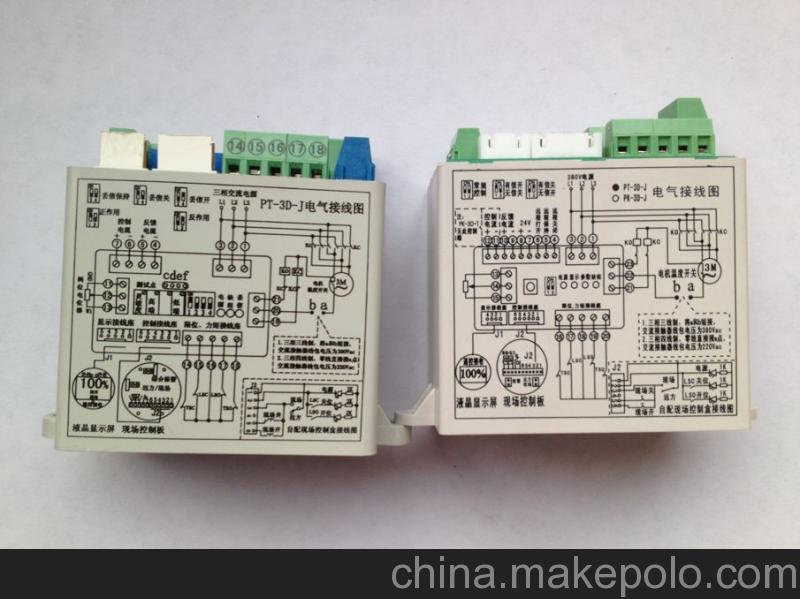

PT-3D-J 电动装置模块

一、概述

      PT-3D-J型三相调节型模块，是在我公司推出的PT-3C-J型模块的基础上研发的新一代三相整体调节型电动执行器专用控制模块。其接收来自DCS等系统或PLC等控制器的DC4～20mA标准电流信号，控制电动执行器完成对阀门开启程度的比例调节。该产品集相序自动调整、比例调节、隔离放大、阀位变送、功率驱动等诸多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，精确直观地显示阀位开度；加配红外遥控器，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单，调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上。

二、主要技术参数和性能特点

1、电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。

2、电源接线方式：三相三线制、三相四线制。

3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。

4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。

5、可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。

6、提供两组输出干触点：一组综合报警（断电、缺相、过力矩、丢信）一组远程/现场状态指示。

7、输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。

8、输入信号：DC4mA～20mA。

9、输出信号：DC4mA～20mA。

10、输入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。

11、输出电流负载电阻：≦750Ω。

12、适配阀位电位器阻值：1KΩ。

13、输出阀位电流的调节范围较大：低端0%～85%，即低端无需调到零位；高端15%～100%。即当单圈阀位电位器转角较小时（0～45°），或转角最大时（0°～270°或0°～330°）之间都可调出DC4mA～20mA。

14、独特的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。

15、通过模块上的拨码开关可设置正作用和反作用：正作用时控制电流4mA对应阀门全关，20mA对应阀门全开；反作用时控制电流20mA对应阀门全关，4mA对应阀门全开。

16、通过模块上的拨码开关可设置控制电流信号丢失时的三种工作状态：保持原位，全开，全关。（注：当控制电流低于2mA时，视为信号丢失）。

17、可适用于可逆控制，接通持续率50%，每小时接通次数≦1200次。

18、灵敏度：0.3～20%可调。

19、工作温度：-30℃～+70℃（特殊温度要求请致电联系）。

20、环境湿度：≦95%（25℃）。

三、控制原理和控制图

四、保护功能

1、禁动延时保护

本产品具有禁动延时保护功能，即：电动执行器刚停下来，若立即施加控制信号，执行器将延迟0.6秒后再动作，从而避免或减少了机械部分由于惯性承受的反向作用力。此保护功能同时适用于现场控制方式和远程控制方式。

2、电子互锁保护

在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停下来不动作（并不损坏）。当其中一个指令先撤掉后，电动执行器将执行后撤的指令。此保护功能同时适用于现场控制方式和远程控制方式。

3、瞬时过力矩保护

为了适用DZW、博纳德等系列产品瞬时过力矩控制的要求，本产品精心设计了一套保护功能。例如：当开向过力矩开关瞬间被顶开，阀门将停下不再动作，即使力矩开关瞬间顶开后再闭合，阀门仍不会动作，只有关向(反向)动作一下，即可解除过力矩保护。

4、阀门卡死的解卡功能

本控制模块设计了在电机启动1.3秒以内，不检测过力矩信号，当1.3秒过后，实时监测过力矩信号。电动执行器每次都将以最大转矩启动，从而克服了阀门卡死的问题。
