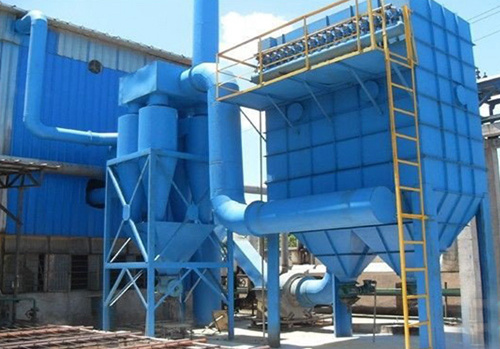

河北饶阳矿山MCFD系列脉冲布袋除尘器概况说明：
设备型号：DMCF-250 过滤面积：248m2
处理风量：17800m3/h 过滤风速：1.8m/min
除尘效率：99% 设备重量：6500kg
外形尺寸：长5680 X 宽2200 X 高7500
MCFD系列脉冲布袋除尘器是吸收国外同类产品先进技术经改进后设计的袋式除尘器。该脉冲袋式除尘器采用高压（0.5-0.7Mpa）大流量脉冲阀逐条滤袋喷吹清灰的技术，MCFD系列脉冲布袋除尘器与国内其它单机相比，具有清灰动能大、效率高的特点。并且体积小，重量轻，结构简单紧凑、安装容易、维护方便（外滤式），MCFD系列脉冲布袋除尘器广泛适用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等到行业的含尘气体净化处理系统，是环保除尘的理想设备。
MCFD系列脉冲布袋除尘器的特点和结构原理：
（—）MCFD系列脉冲布袋除尘器特点
1为了进一步完善MCFD系列脉冲布袋除尘器，将原图进行了修改，净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。
2 由于MCFD系列脉冲布袋除尘器结构上的改进，增强了设备的严密性，漏风量能够低于10%，进一步提高了产品质量。
3改革了MCFD系列脉冲布袋除尘器揭盖装置，滤袋固定方法，为设备检修和维护改善了劳动条件。
4MCFD系列脉冲布袋除尘器清灰部分原来搅龙去掉，装置了YJD系列型自动回转排灰阀组合关风器。扩大了清灰使用效果，减少了维修，封密严排灰快。
(二) MCFD系列脉冲布袋除尘器结构原理：
1 上箱体：由可掀起的盖板和出风口组成；
2 MCFD系列脉冲布袋除尘器中箱体：由多孔板、滤袋装置和文氏管组成；
3 下箱体：由进风口、灰斗和检查门组成；
4 MCFD系列脉冲布袋除尘器排灰系统：由减速装置和输灰、排灰装置组成；
5 喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成；
6 MCFD系列脉冲布袋除尘器控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。
(三) 工作原理：
含尘气体由MCFD系列脉冲布袋除尘器进气口进入灰斗、或通过敞开法兰口进入滤袋室，含尘气体通过MCFD系列脉冲布袋除尘器滤袋过滤为净化气体进入净气室，再经净气室排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续工作，需定期清除MCFD系列脉冲布袋除尘器滤袋上的粉尘，清灰是由PLC程序控制器定时顺序起启动脉冲阀，使气包内压缩空气（0.5-0.7Mpa）由喷吹管喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋使滤袋在瞬间急速膨胀，并伴随着气流的反向作用力抖落粉尘，达到清灰的目的。
