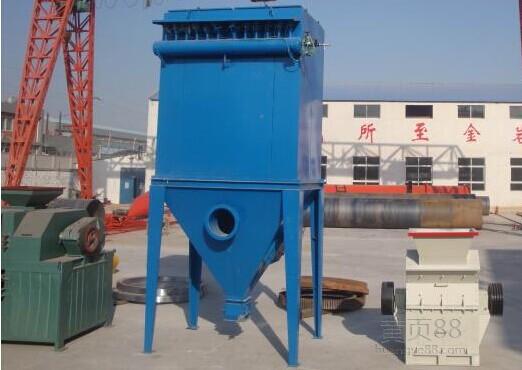

黑龙江哈尔滨 HD型单机布袋除尘器
一、简介
HD系列单机除尘设备是专为水泥厂库顶、库底，皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用，具有体积小处理风量大，结构紧凑，使用方便可靠等优点，从除尘设备上清除下来的粉尘可直接排入仓内，亦可直接落在皮带上，含尘气体由除尘器下部进入除尘器，经滤袋过滤后，清洁空气由引风机排出。除尘器工作一段时间后，滤袋上的粉尘逐渐斩增多致使使滤袋阻力上升，需要进行清灰，清灰完毕后，除尘器又正常进行工作。
二、工作原理
含尘气体由除尘器入口进入箱体，通过滤袋进行过滤，粉尘被留在滤袋内表面，净化后的气体通过滤袋进入风机，由风机吸入直接排入室内（亦可以接管排到室外）。
随过滤时间的增加，滤袋内表面粘附的粉尘也不断增加，滤袋阻力随之上升，从而影响除尘效果，采用自控清灰机构进行定时摇振清灰或手控清灰机构，停机后自动摇振数十秒，使粘在滤袋内表面的粉尘抖落下来，粉尘落到灰斗，抽屉或直接落到输送皮带上。
三、用途范围
本系列产品产品广泛用于水泥行业外，还可用于铸造工业、陶瓷工业、玻璃工业、砂轮制造、化工制品、机械加工等行业的除尘。该产品对比重较大的金属切削，铸造用砂等和中等比重的粉尘，如水泥、陶瓷原料粉尘、颜料、胶木粉、塑料粉等，以及比重较轻的木工加工等粉尘均有良好除尘效果，排放浓度保证达到国家排放要求。
四、技术性能
|
HD8924
(ABC) |
HD8923
(ABC) |
HD8948
(ABC) |
HD8956
(ABC) |
HD8964
(ABC) |
HD8964L
(ABC) |
HD8980
(ABC) |
||
|
处理风量(m3/h)
|
1000-1500
|
1500-2000
|
2000-3000
|
3000-3480
|
3480-4200
|
4200-5200
|
5200-6000
|
||
|
除尘器阻力(Pa)
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
||
|
过滤面积(m2)
|
10
|
14.48
|
20
|
25
|
29.0
|
35
|
40
|
||
|
过滤风速(m/min)
|
< 2.5
|
||||||||
|
除尘效率(%)
|
> 99.9
|
||||||||
|
风机功率(kw)
|
3
|
3
|
5.5
|
5.5
|
835
|
8.5
|
11.0
|
||
|
清灰电机功率(kw)
|
0.25
|
0.25
|
0.25
|
0.37
|
0.37
|
0.37
|
0.37
|
||
|
风机电机型号
|
Y9L00-2
|
Y100L-2
|
Y232S1-2
|
Y132S1-2
|
Y132S2-2
|
Y132S2-2
|
Y169M1-2
|
||
|
清灰电机型号
|
AQ27114
|
AQ27114
|
AQ27124
|
AQ2-7124
|
AQ2-7124
|
AQ27124
|
Y801-4
|
||
|
A型重量kg
|
680
|
756
|
893
|
987
|
1103
|
1986
|
1210
|
||
