地铁站真空排水排污系统，真空机组_真空排水排污系统

若干收集装置7分布在各用户现场，其包括一容器，在该容器内设置一液位检测装置，真空分支管道4伸入到该容器内。因此该收集装置7可以通过真空分支管道4与真空主干管道3连接；真空分界阀8设置在收集装置7内，与真空分支管道4相连。
真空主干管道3采用星形拓扑或枝状拓扑结构或冗余拓扑结构(如图2和图3所示)。在真空主干管道上设置有若干提升弯，以平衡整个真空管道的高度和坡比。提升弯的提升角度为30°或45°或特制。应用于船舶、火车站、地铁站以及长途汽车等交通工具厕所系统和边远地区公共厕所系统地下室的卫生间排水系统
控制装置采用PLC作中央控制处理器，运行方式设置本地手动和本地自动，在本地自动下又设置单动和全自动方式，控制程序采用STL和LAD混合语言，实现全部设备系统运行功能。运行操作采用触摸屏方式，人机界面可完成运行的设备参数及工艺参数的设置与显示。真空泵组1、排污泵组6及收集装置7中的液位检测装置、真空分界阀8和真空罐2内的压力检测传感器通过现场总线与PLC连接。真空机组-主要客户市政、地铁

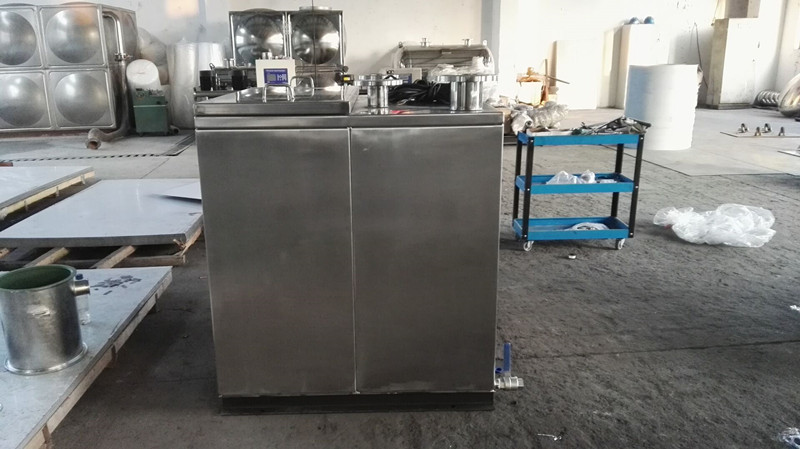

真空机组由泵组、真空储气罐、控制柜、连接管路及阀门等部分组成。真空机组是系统的核心部分，是整个真空卫生系统正常工作的根本保证。技术要求如下：
①产生系统运行所需的真空，并实现污水及臭气的排放功能。
②真空机组采用PLC控制，实现模块化、设备化设计。
③真空机组的流量和扬程根据卫生间实际情况确定。要保证设计参数的合理匹配，既要做到建立真空度迅速，保证真空卫生间的正常工作，又不可无限制的扩大设备的能力。
④真空机组要求运行可靠，维护方便。机组在运行期间，电源和频率与额定值的偏差及其对电动机性能和温升限值的影响应符合GB/T3047.1的规定。
⑤真空机组外观及配套零部件
设备各构成部分外表面不得有明显的磕碰伤痕、变形等缺陷。
阀门应有良好的通流性能，以避免水中杂物在阀门中卡阻。停泵时，阀瓣在重力的作用下快速关闭，从而有效地预防和抑制水锤。阀门应便于维护维修。
机组中用到的电磁阀要求可靠性高，采用国际大品牌。
设备应具有手动、自动操作模式并预留远程接口。
⑥使用寿命
使用寿命主要指泵组，正常运行工况下泵的首次故障前运行时间不应少于三年。正常运行工况下使用寿命不低于20年。
⑦泵组应为国内知名品牌，并提供相应的质量证书和资质文件。
（13）控制系统
控制系统包括真空机组控制和便器控制两大组成部分。
半真空排水系统的运行由电气控制系统控制，并具有必要的正常工作指示和故障报警指示等，以便于卫生间管理人员方便的掌握卫生间运行状况。
半真空排水系统的各设备包括中间收集装置、真空机组应能够实现联控，设备的运行和故障情况能够向上一级中央控制系统实现反馈。
控制系统包括真空机组控制和中间收集装置控制两大组成部分。
①真空机组控制系统
机组控制系统应具备手动、自动控制模式，并预留远程接口。控制柜上至少应具有系统正常运行、系统故障显示等内容。
控制柜（箱）应能防滴水、防尘、防潮，控制柜的防护等级应符合《电器控制设备》（GB/T 3797－2005）的规定。防护等级应不低于IP55。
