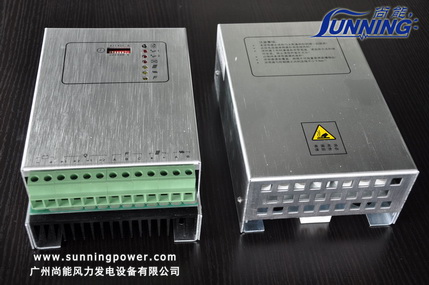

风光互补控制器-风光互补路灯专用控制器_风光互补控制器

名称  风光互补路灯控制器  风光互补控制器
工作模式选择  路灯控制器(L)  普通控制器(K)
适用蓄电池类型  密闭铅酸蓄电池
控制器工作方式  PWM
适用风机功率  400W/600W/1000W
系统电压  12V/24V/48V
适用光电池板电流  10A
过充保护电压(泄荷点)  17.6V/28.6V/52.6V
过放保护电压(下限)  单路负载：21.6V
双路负载：1路下限22.6V
　  　　　  2路下限21.6V
  21.6V
过放恢复电压  13.4-15V/26.4-27V/47.4-53V
直流负载路数  1路，2路可选(需订货时确认)
每路负载最大电流  10A
空载损耗  ≤1％
充电回路压降  ≤5％
温度补偿  选装功能  -5  mv/oC(单节)
安装结构  壁挂式金属铝壳，泄荷器与控制器可分上下安装到路灯杆
尺寸  最大尺寸：宽180，高220，厚80
安装孔尺寸：160*165  Φ5*4
使用环境  -20℃-  +50℃
重量  风光互补控制器：2Kg　泄荷器：1.6Kg
注：请务必使用配套提供的泄荷器！

风光互补控制器状态指示灯
符号  定义  常亮  闪亮  不亮
  复位按钮  　　1.电池欠压保护后，电池电压没有达到过放恢复点时，按一下此按钮可解除欠压保护状态。
　　  2.过载发生后，负载电流恢复到120%，按一下此按钮可解除过载锁定。
  1路负载过载指示  1路负载过载>120%已保护  1路负载过载<120%负载未切断  负载电流<100%
  2路负载过载指示  2路负载过载>120%已保护  2路负载过载<120%负载未切断  负载电流<100%
  欠压指示  电池过放，欠压保护  ——  电池电压正常
  工作指示
光充电指示  控制器正常工作  光板充电  ——
  泄荷指示  ——  电池已接近充满
开始泄荷  不泄荷
  风机充电指示  风机充电电压高于电池电压，在对电池充电  风机不充电
