==复合型塑胶跑道LTFHPD产品概况==

名称：复合型塑胶跑道  塑胶跑道材料由聚氨酯预聚体、混合聚醚、废轮胎橡胶、EPDM橡胶粒或PU颗粒、颜料、助剂、填料组成。塑胶跑道具有平整度好、抗压强度高、硬度弹性适当、物理性能稳定的特性，有利于运动员速度和技术的发挥，有效地提高运动成绩，降低摔伤率。塑胶跑道是由聚氨酯橡胶等材料组成的，具有一定的弹性和色彩，具有一定的抗紫外线能力和耐老化力是国际上公认的最佳全天候室外运动场地坪材料。

本公司生产的塑胶跑道聚氨酯（PU）主要由双组份材料构成（即A组液体材料与B组液体材料按照一定的重量比例混合搅拌后现场浇灌施工）。另一份部材料由可回收的黑色橡胶颗粒（废旧的汽车轮胎）与EPDM三元乙丙颗粒构成。完工后的产品厚度为13MM-16MM（具体厚度可视客户的需求确定）。

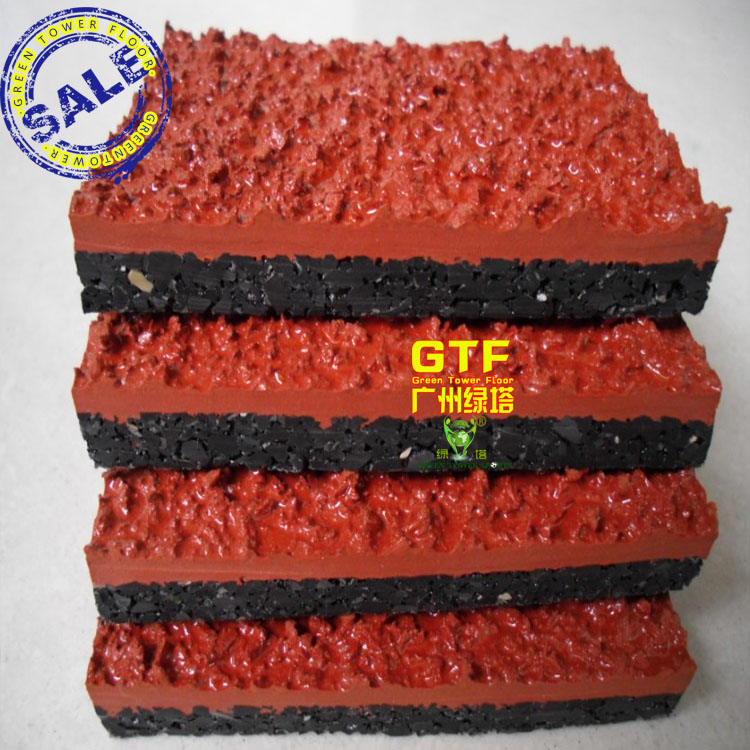

      复合型塑胶跑道:底部弹性层由弹性橡胶颗粒与单组分聚氨酯黏合剂按8:1比例经由专业施工机械铺设，底层施工完毕后用专用填缝胶封闭底层表面，防止面层施工时,PU面胶往下渗漏,面层由专用面胶与EPDM颗粒搅拌后喷涂而成.

为不断开拓更加广泛的市场发展空间,达成双赢,愿与贵司达成合作,欢迎外贸公司随时按以上联系方式至电洽谈,也可登陆以上的公司网站,了解更多信息。并欢迎来我工厂或广州公司总部参观。

==复合型塑胶跑道LTFHPD产品特点==

1、全天候性：任何季节，皆保持高的品质，雨后即可使用，提高利用率。
2、平整度佳： 专业施工机械施工，确保跑道厚度、平整度双达标。
3、弹力适当： 多孔的底层，具适度的弹性及反弹力，能减少体力消耗并增加竞赛成绩。
4、耐冲击性：具强韧的缓冲层，能吸附强劲的冲击力，减少运动伤害，长期练习和比赛均适宜。
5、抗钉力强： 即使在受力最大，使用最频繁的百米起跑点，表面亦不会受钉鞋和起跑架损坏。
6、耐侯性强： 胶粒表面，抵抗紫外线、臭氧、风雨，延长使用寿命。
7、外观艳丽美观。

复合型传统塑胶跑道运动场地，其外观与混合型塑胶跑道一致，除拉伸强度外其它数据与混合型塑胶跑道基本一致。结合了“透气型”和“混合型”跑道的工艺，下部弹性层与透气型跑道相同,上部与混合型跑道一致。是我国高寒地区经济又尚欠发达的地区体育场地建造的首选产品。复合型传统塑胶跑道造价要比混合型塑胶跑道的价格一般要低于15%左右，并具有弹性好、色泽鲜艳、强度高、弹性好、耐磨、防滑、耐低温、防震隔音经久耐用等特点。 复合型传统塑胶跑道运动场由于它具有较好的表面排水功能，高寒地区的雨雪进入不到塑胶跑道的弹性层中，一旦气候回暖，冰雪融化在复合型传统塑胶跑道表面，通过跑道坡度的自然排水，对跑道没有任何不良影响。适用于高寒地区各类田径运动场。

==复合型塑胶跑道LTFHPD施工工艺==

a.对基础进行防水或封底处理，保养 24 小时后即可摊铺跑道底层

b.采用粒径 3-4mm 高弹性黑胶粒掺高强度单组份胶水，搅拌均匀倒入摊铺机，铺设厚度为 9mm ，固化保养 24 小时。

c.然后用 PU 胶掺 30% 黑胶粉或滑石粉进行黑胶粒底层封底，封底保养 24 小时；

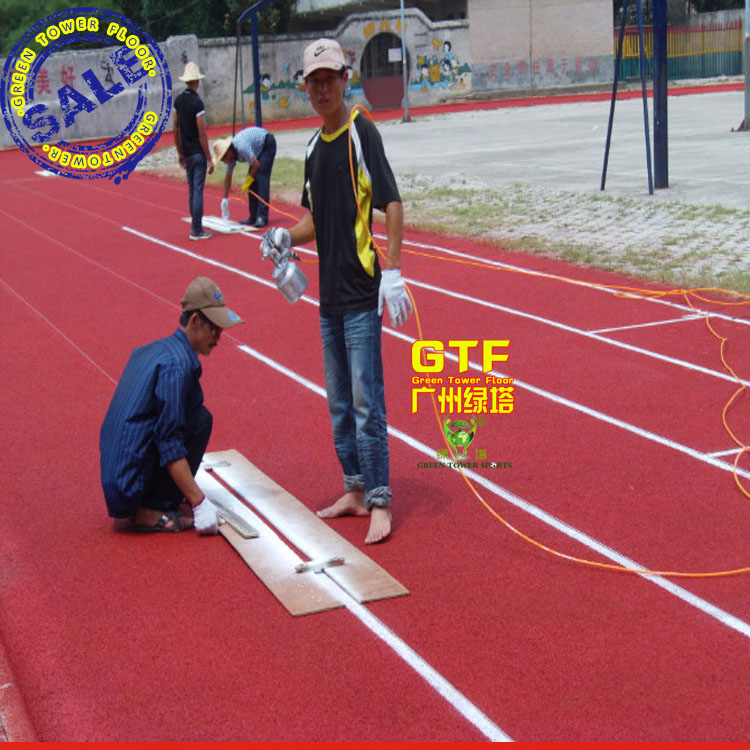

d.全场倒入 2mm 厚跑道面层材料，刮耙刮平，全场均匀撒下 3-5mmEPDM 防滑颗粒， 24 小时后清扫掉未粘牢的 EPDM 颗粒，之后滚涂或喷涂一层跑道专用面漆。

复合型塑胶跑道:底部弹性层由弹性橡胶颗粒与单组分聚氨酯黏合剂按8:1比例经由专业施工机械铺设，底层施工完毕后用专用填缝胶封闭底层表面，防止面层施工时,PU面胶往下渗漏,面层由专用面胶与EPDM颗粒搅拌后喷涂而成。

施工注意事项:1. 黑颗粒搅拌前，必须要充分做好准备工作；调试摊铺机，规划好施工路线以及材料运输路线。材料搅拌场所应铺设胶布或纸板，避免沾污地面损及施工质量及影响环境洁。

2. 掌握小试的表干和实干时间，合理化安排施工，如温度较低，可适当加入单组份胶水总量的1-3%的催化剂，加速成胶。

3. 复合型塑胶跑道材料在现场必须做好防雨保护，铁桶卧放，胶壶，胶桶检查封口处是否密封；如果透气式塑胶跑道铺装施工过程中突然发生紧急情况，则立即停止配料，用预先准备好的PVC薄膜盖好未固化之透气式跑道基层和电机、搅拌机以及物料桶等，如搅拌机中有已搅拌好的胶浆应立即将胶浆倒入料车中，当垃圾处理掉；如果配料过程中出现刮大风紧急情况，则立即停止配料、摊铺工序，如发现有杂物刮至未固化之基层上，应立即清除；如果配料过程中出现停电现象，如能及时修复电路的应立即修复，如不能及时修复的，立即停止配料，同时通知摊铺工序做好停止准备，如果搅拌器中有物料应当垃圾处理掉。

4. 搅拌时间一定要掌控好，必须搅拌均匀。

5. 搅拌材料应使用搅拌机，不得人工搅拌。材料倒入搅拌桶时，应向桶中央直接倒入，切勿沿着桶边倒入，以免附着桶边之材料无法充分搅拌。搅拌越久越能达到物性要求，搅拌不均匀会使物性变差并可能发生局部强度降低等现象。

==复合型塑胶跑道LTFHPD技术指标==

1、复合型塑胶面层按国际田联IAAF标准（V1997）华东理工大学检测结果技术指标值如下：
强度≥0.56Mpa                       伸长率≥64%
压缩复原率≥95%                     回弹≥43.6%
抗滑值≥51 BPN20℃                  修正垂直变形 1.79㎜
阻燃性1级(燃斑直径≤35㎜
2、塑胶球场:按GB/T14833-93华东理工大学检测技术指标值如下：
强度≥1.4Mpa                      硬度 50
伸长率≥118%                     压缩复原率≥98.4%
回弹≥51%                      阻燃性1级(燃斑直径≤35㎜
抗滑值≥47 BPN20℃            面层磨擦层厚度要求≥3㎜
<二>塑胶面层的要求：
1、跑道塑胶面层采用13mm厚透气式塑胶，铺设后应达到无积水，无脱落，无气泡。
2、部分采用18mm厚透气式塑胶。
3、跑道倾斜必须符合规定标准，铺设塑胶面层以前须进行检测，跑道纵向坡度不得超过0.1%，横向不得超过1％，并须向跑道内侧倾斜。
4、塑胶材料的各项性能指标应符合国际GB/T-1833-93规定。

==复合型塑胶跑道LTFHPD适用范围==

适用于全国各地大中小学，气候条件在-16度以上的地区，不使用高寒冰雪地区, 学校及专业体育场、田径场跑道、半圆区、辅助区(主要用于比赛训练场地),全民健身路径、室内体育馆训练跑道、游乐场道路铺面. ★各级各类学校及专业体育场、田径场跑道、半圆区、辅赛区、篮球场、网球场、排球场、羽毛球场、乒乓球场等
 ★室内体育馆训练跑道
 ★游乐场道路铺面
 ★全民健身路径

中小学校、幼儿园、厂矿企业欢迎。它们广泛应用于：羽毛球、网球、篮球场，田径场，室内及户外运动场，棒球场，通道，足球场，跑道等各种地板。橡塑跑道、球场、过街天桥的铺设;高档住宅小区、渡假村、游乐场、游泳池、健身房、各类球场（如羽毛球、网球等）的建设中均不断采用橡塑铺面。

==复合型塑胶跑道LTFHPD维护与保养==

(1)复合型塑胶跑道，适合普通运动鞋、训练鞋、橡胶帆布鞋或软橡胶鞋。

(2)复合型塑胶跑道上禁止一切车辆行驶，塑胶跑道上避免机械剧烈冲击和摩擦。

(3)复合型塑胶跑道边缘应加保护，不得任意剥动，如发现损坏应及时修补。

(4)复合型塑胶跑道避免接触有机溶剂、化学物品。

(5)保持清洁，可以用水冲洗，粘上油污可用10％氨水或洗涤剂擦洗干净。

(6)禁止吸烟乱投烟蒂、口香糖或含糖饮料。

==复合型塑胶跑道LTFHPD基础要求==

1、水泥面层不得太光滑，不得有起砂、起壳脱皮和裂纹等现象。
2、平整度：平整度合格率在95%，3m直尺允许误差±3mm。

3、坡度：跑道横坡不大于1%，纵坡不大于1‰，表面应平坦光滑保证排水。
4、基础表面无阻水现象。
5、养护期：室外气温20℃以上28天。（以挥发水泥中的碱性成份，保养期内多浇水）
