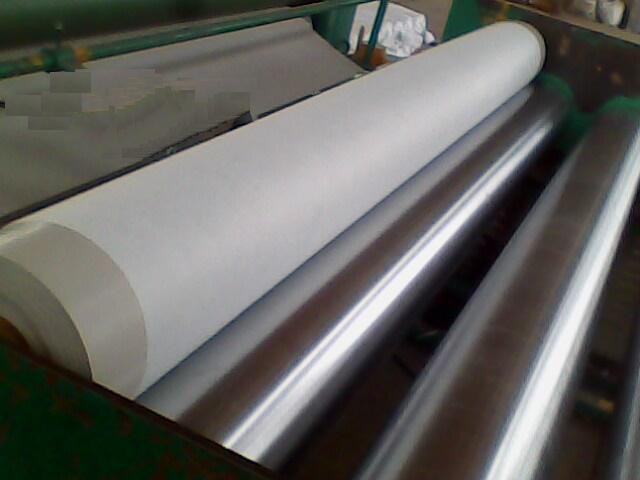

试验项目Item

指  标  specification

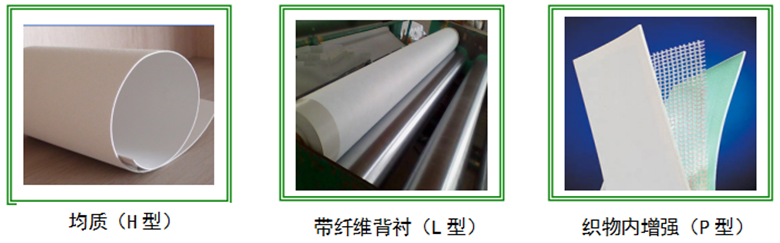

H

L

P

中间织物上面树脂层厚度，mm≥

—

0.40

拉伸性能

拉力，N/cm ≥

—

200

250

拉伸强度，MPa≥

12.0

—

—

拉力时伸长率，％≥

—

15

断裂伸长率，％≥

500

250

—

热处理尺寸变化率，％≤

2.0

1.0

0.5

低温弯折性

-40℃无裂纹   -40℃No craze

不透水性

0.3MPa，2h不透水

抗冲击性能

0.5kg·m，不渗水

抗静态荷载^a

—

—

20kg不渗水

接缝剥离强度，N/mm≥

4.0或卷材破坏

3.0

直角撕裂强度，N/mm≥

60

—

—

梯形撕裂强度，N≥

—

250

450

吸水率（70℃168h），％≤

4.0

热老化（115℃）

时间，h

672

外观

无起泡、裂纹、分层、粘结和孔洞

拉力保持率，％≥

—

90

90

拉伸强度保持率，％≥

90

—

—

拉力时伸长率保持率，％≥

—

—

90

断裂伸长率保持率，％≥

90

90

—

低温弯折性

-40℃无裂纹

耐化学性

外观

无起泡、裂纹、分层、粘结和孔洞

拉力保持率，％≥

—

90

90

拉伸强度保持率，％≥

90

—

—

拉力时伸长率保持率，％≥

—

—

90

断裂伸长率保持率，％≥

90

90

—

低温弯折性

-40℃无裂纹

人工气候加速老化

时间，h

1500^b

外观

无起泡、裂纹、分层、粘结和孔洞

拉力保持率，％≥

—

90

90

拉伸强度保持率，％≥

90

—

—

拉力时伸长率保持率，％≥

—

—

90

断裂伸长率保持率，％≥

90

90

—

低温弯折性

-40℃无裂纹
