梅州博物馆植物纤维喷涂-植物纤维喷涂防火材料_吸音降噪

硬质无机纤维喷涂是一种新型环保建筑涂料，主要由无机纤维与水性乳液组成，经拌和后通过空压泵进行喷涂，与雾化水混合喷到需要保护的基材上形成涂层。该涂层可满足吸音、保温、防火保护的要求。本材料质轻、无毒无味、吸声、耐候性好、高效隔热、耐火可靠，可实现5h以上高耐火极限保护。喷涂用棉系由天然岩石溶化、纤维化、粒化等特殊工艺加工处理而成的超细无机纤维棉，无碱或低碱纤维，纤维细腻均匀，弹性好，属于A级不燃材料。适用于建筑物和隧道的防火保护，尤其是耐火极限要求比较高的高层钢结构的防火保护，同样也适用于建筑物的保温吸音和机械设备的保温节能。除可用于防火材料外，无机纤维喷涂更是大量用于建筑保温领域，2003年我国出台了建材行业标准《矿物棉喷涂绝热层JC/T909-2003》规范了无机纤维喷涂保温层的施工和应用。无机纤维喷涂保温材料防火A级的优势非常引人注意。在这样的形势下，无机纤维喷涂在保温领域的发展非常迅速，已形成以年产值数亿的较大市场，目前无机纤维喷涂保温在我国的设计量和使用量仍在快速增长当中，最终必将形成一个规模庞大的新兴产业。

硬质无机纤维喷涂性能：

1、有很好的附着力（不易脱落）。质量轻。能根据用户需要做外观装饰。

2、导热率低（保温、绝热）。

3、在高温火场中，厚度没有明显变化，涂层不熔化、不脱落，能够使被保护构件达到5h以上的耐火极限。

4、产品实惠，包括材料费和施工费的总费用低。

5、耐候性好，能长时间经受昼夜温差和四季温差以及紫外线的侵袭。

6、喷涂后形成的复杂孔隙起到吸音、保温作用。

硬质无机纤维喷涂性能与指标:

名称	单位	检验值	检验依据
导热系数	w/m·k	≤0.039	GB/T10294
燃烧性能	级	A级	GB8624-1997
粘接强度	KPa	≥1.6	JG149-2003
纤维直径	μm	≤8	GB/T5480-2008

基层必须是干净的混凝土或者物体的表面，尤其应注意不能有漏水痕迹。不可在基层上留有油污。地上一层需做好防水及打地面工程，以免渗漏造成脱落。如原基面已经损坏或有严重裂缝，应先进行修补。对门窗及各种设备、管线和非喷涂部位防护遮挡，堵塞非喷涂部位及通风管线、孔。清理工作面的障碍物，保证喷涂手的顺畅移动空间及其安全性，保持最佳喷射距离。可一次喷涂完成30mm到50mm。喷涂层表面整形：待喷涂产品表面干燥约半小时后，根据保温或吸声工程的不同要求，使用压板或铝合金杠尺等不同整形工具进行表面整形。

在整形后的产品表面再次喷涂粘接剂，增强表面强度。掌握喷涂顺序，防止角隅处及檩条背面出现空洞或疏松。喷涂后的纤维保温层应保持良好的通风、干燥维护，固化72小时后可进行修整、装饰等其他工序。喷涂后的施工现场应及时清理，将回弹料及落地料装袋清除现场。

施工方法：施工前准备→成品保护→喷涂基面处理→喷涂施工→表面修整→ 喷涂场地清理→质量验收→喷涂层自然养护。

声学要求：符合GBJ47-1983 和 GB/T 16731-1997国家标准；符合GB/T20247-2006/ISO 354：2003国家标准。

同时符合国家保温标准:GB/T 10294-2008导热系数为：0.039w/(m.k)

3.1 工艺流程

施工前准备→成品保护→喷涂基面处理→喷涂施工→表面修整→ 喷涂场地清理→质量验收→喷涂层自然养护

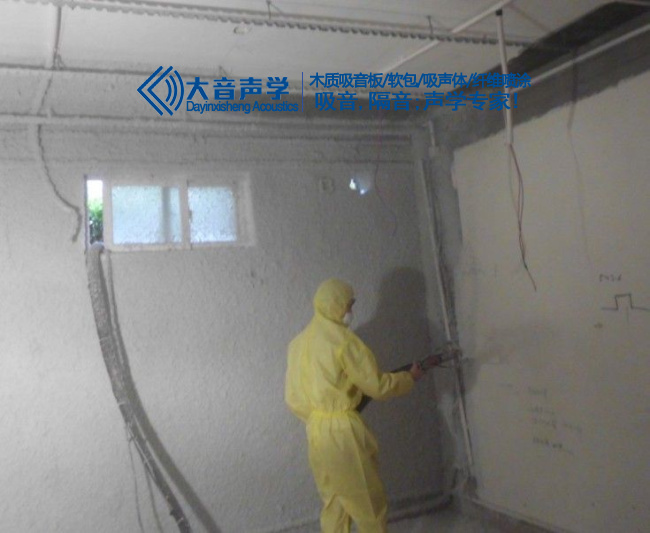

3.2 施工工艺

3.2.1 检查基面有无污物，尤其应注意不能有漏水痕迹。

3.2.2 喷涂基面处理：用压缩空气或清水清理喷涂基面灰尘和污垢；如原基面已经损坏或有严重裂缝，应先进行修补。

3.2.3 对门窗及各种设备、管线和非喷涂部位防护遮挡，堵塞非喷涂部位及通风管线、孔。

3.2.4 清理工作面的障碍物，保证喷涂手的顺畅移动空间及其安全性，保持最佳喷射距离。

3.3 材料配制和调试

3.3.1 将棉放入机器内打散，并保持料箱内纤维材料充足。

3.3.2 由专人负责按喷涂胶使用说明配置粘接剂，必须用洁净水稀释粘接剂原液，稀释比例为10-13倍，不得随意增加水量稀释。搅拌须至均匀，搅拌时间不少于15分钟，逐批调配，随用随配，冬季应注意避免胶液冻结失效。

3.3.3 基底预喷：基层表面清洁后，即可使用已配好的喷涂粘接剂对基面预喷胶处理，胶量适当和均匀，不流淌。

梅州博物馆植物纤维喷涂-植物纤维喷涂防火材料

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

广州大音希声建材有限公司

该供应商的其他产品

你可能感兴趣
