脱硫挡板门的工艺要求

　1）每个挡板零件设计成能承受烟气温度由80℃～200℃的变化，没有损伤，粘连，卷曲或泄漏。温度超过170℃时，FGD装置被旁路掉，高温烟气（180℃）运行时间不超过30分钟，在此时段内，挡板门能正常工作。

　　（2）每一挡板部件设计压力+6000/-4000Pa。

　　（3）每一挡板和驱动装置设计成承受所在运行条件下环境介质的腐蚀。

　　（4）烟气挡板采用双挡板，在压差为5000Pa，无密封风条件下，泄漏量不超过1.0％。全部挡板的操作是灵活可靠和方便检修。除非另外指出，挡板有远程控制和在走道或楼面就地人工操作的电气操作执行器，还将提供就地安装的挡板位置指示器。

　　（5）净烟气出口挡板门采用电动双挡板。由于FGD出口的运行温度仅为50℃左右，卖方对其防腐和材料的选择进行充分考虑。

　　（6）烟气挡板在很大的压差下能够操作，并且关闭紧密，不会有弯曲或卡住，而且挡板在全开和全闭位置与锁紧装置要能匹配，烟道内的挡板设计和位置要使挡板片上的积灰或积尘减至很小。

　　（7）执行器配备两端的位置定位开关，两个方向的转动开关，事故手轮和维修用的机械联锁。

　　（8）所有挡板另配有指示全开或全闭的限制开关。这些限制开关不受配有驱动装置的开关的限制。在行程的每端配有限制开关，并且直接指示板片的位置。

　　（9）烟气挡板有开/关功能。电动执行器的速度满足电站和引风机的运行要求。挡板门的电气执行器从全开到全关速度为75秒。

　　（10）提供的双挡板全套装置包括框架、双层板、电动执行器及密封系统的所有必需的密封件、控制件。

　　（11）烟道挡板框架的安装是法兰连接，由螺栓定位紧密地焊在烟道上。

　　（12）挡板布置为水平主轴。挡板轴采用适当的钢材制作，并且要特别注意框架，轴和支座的设计，以便防止灰尘进入和由于高温而引起的变形或退化。

　　（13）轴或挡板运行设有脂润滑。

　　（14）双挡板有密封空气间隙，挡板的密封空气系统包括一台密封空气风机和一台备用风机。密封空气的压力至少比烟气的压力高0.5KPa。密封风机应采用空冷型式。密封空气所需的风机也在卖方供货范围内，并且卖方应负责提供密封风的相关参数及要求。同时，卖方提供密封风的阀门，该阀门直接安装在挡板门上，与挡板门为机械连锁。

　　（15）密封空气风机能适于运行的条件和要求。对噪音要求，应符合国标有关规定，距离设备1m远的噪声不得超过85dB(A)。

沧州中维管件制造有限公司，位于中国管道装备基地--盐山县，现有职工100余人，专业技术人员12人，其中高级工程技术人员1人，中级工程技术人员5人，拥有各类设备、专机、自动线60多台套，厂房占地面积达5000平方米，固定资产3200万元。

     我公司可制造各种型号的圆形波纹膨胀节、矩形波纹膨胀节、非金属膨胀节、套筒补偿器，各种接头型式的不锈钢金属软管以及各种管道滑动支座等系列产品。我公司技术力量雄厚、设备精良、具有理化分析、超声波探伤、磁粉探伤、X射线探伤、拉力试验、疲劳试验，并辅以微机自动分析等先进的检测手段。公司追求“团结、拼搏、进取、高效”的企业精神，贯彻“以人为本、内抓管理、外拓市场”的经营观念，已建立健全起—整套完整的质量保证体系和现代化的管理模式，产品畅销全国二十八个省、市、自治区。产品广泛适用于电力、航空、航天、石油、化工、冶金、建材、食品、热力、煤气等行业，深受客户的好评和青睐，有着良好的声誉和形象。

     我公司制造的系列产品，设计计算参照美国膨胀节制造商协会标准《EJMA》，严格按GB／T12777—2008《金属波纹管膨胀节通用技术条件》标准中的技术规范，采用计算机进行辅助优化设计。公司生产的波纹补偿器系列产品公称通径从①32mm一①12000mm，可满足矩形的任意截面尺寸设计制造，工作压力从“真空”到10Mpa，设计温度-196℃～750℃（若采用特殊隔温措施后可达到1300℃），能够满足国内各类工程的需求。

         公司波纹膨胀节型式：

     通用型、轴向型、角向型、万向型、三向型、大拉杆横向型、直管压力平衡型、曲管压力平衡型、外压式轴向型、直管旁通外压式压力平衡型、减振型、直埋型、全埋型、煤粉型、厚壁波纹管等系列标准产品，以及按用户要求设计制造的非标产品。

公司非金属膨胀节圈带材料：

     高温硫化硅橡胶、硅酸铝玻璃纤维布、无碱玻璃纤维布、特种工业用帆布、镍丝石棉布、铝箔石棉布、不锈钢丝网、聚四氟乙烯玻璃布、硅酸铝纤维等复合材料。

     常用波纹管材料：

     sus304  sus304L  sus316  sus316L  sus321  B315  1Crl8Ni9TiFN2等。

     内衬聚四氟乙烯补偿器的内衬波纹管材料：

     聚四氟乙烯、防氯离子腐蚀的补偿器涂料、SEBF和SLF复合高分子涂料等。

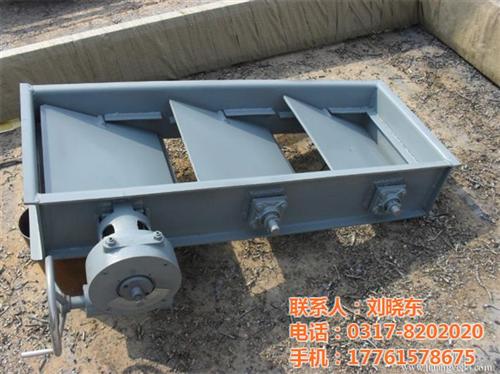

沧州中维管件制造有限公司专业生产脱硫挡板门、电动脱硫挡板风门、脱硫风门、挡板风门、电动挡板风门。 烟气脱硫挡板门主要用于火电厂烟气脱硫系统中.用来隔绝烟气流通.也可用于其他运行隔离要求比较高的烟风管道中.脱硫挡板门为百叶窗式结构,挡板可分为单挡板或双挡板两种形式.双挡板需设置空气密封系统,按零泄露设计.单层挡板门,无需设置密封空气系统,设计密封效率不低于99%.

本公司采用国际先进技术，开发设计出用于电厂烟气脱硫装置中烟道系统的百叶窗式脱硫挡板门、双百叶窗式脱硫挡板门、前后式百叶窗脱硫挡板门、快开式旁路挡板门等。

　双百叶窗式挡板门可以保证脱硫烟道的零渗透率,可以实现锅炉正常运行时对脱硫设备的检修。它有两排叶片组成,在一个共用的框架上一排放置在一在另一排的后面.当挡板门关闭时叶片间形成了一个密封空间，大于烟道气压的密封空气经过加热和过滤后进入这个空间，这样可以保证密封效果达到99.5％以上。

　　百叶窗式挡板门的另一个特点是：经过优化设计的挡板叶片在开启后，叶片重叠成为流线型，因此减少了压力损耗．一般压损要小于50Pa.

脱硫烟气挡板门的全部设计工作采用计算机辅助设计（CAD/CAPP/CAE）等新的工程设计方法，使用有限元方法计算流场、密封系统、挡板门刚度及变
