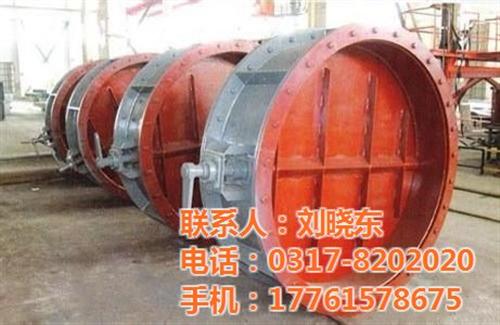

烟风道风门(关闭挡板风门,烟风道挡板门)系列:
烟风道风门(关闭挡板风门,烟风道挡板门)用于电厂烟风管路中作截流工质之用，烟风道风门(关闭挡板风
门)具有全开全关两个功能，使系统某一管路工质全部流通和关断，它具有起闭转动灵活，驱动力矩小，有较高
的严密性和能承受较大的工作压力与工作温度。
烟风道风门(关闭挡板风门,烟风道挡板门)启闭角度90度，启闭时间小于或等于45秒。用户在选用关闭档板
风门时，应注意以下事项：
1.关闭档板风门规格中的宽或长是指风门框架的内边框的内边尺寸。宽度是与档板垂直方向的尺寸。
2.根据与风门相接管道的内边尺寸，选择风门规格中相同或相近的规格，单边允许zuida错的位是50mm。
3.风门在管路布置中，应保持挡板轴在水平位置。
4.对系列中未包括的规格，根据用户要求，可进行特殊设计。
5.风门订货时，应提出使用工况参数。
a.zuida工作压力（P）mmH2O.
b.zuida工作温度（t）。
c.工作介质。
d.风门在管路中的用途及位置。
产品详情
主要从事锅炉制粉系统零部件和烟风煤粉管道零部件的开发、设计、生产制造和销售以及电厂高中压给水排水，室内外给水排水，通风附件配件的制造和销售。主要产品有：阀门、风门、补偿器等锅炉辅件和烟风煤粉管道零部件，参照华东电力设计院编制的《火力发电厂烟风煤粉管道零部件典型设计》（D-LD2000）《火力发电厂汽水管道零部件》（GD87）(GD2000)标准进行专业化工厂定点生产，用户遍及全国大部分省市。
脱硫挡板门的工艺要求
1）每个挡板零件设计成能承受烟气温度由80℃～200℃的变化，没有损伤，粘连，卷曲或泄漏。温度超过170℃时，FGD装置被旁路掉，高温烟气（180℃）运行时间不超过30分钟，在此时段内，挡板门能正常工作。
（2）每一挡板部件设计压力+6000/-4000Pa。
（3）每一挡板和驱动装置设计成承受所在运行条件下环境介质的腐蚀。
（4）烟气挡板采用双挡板，在压差为5000Pa，无密封风条件下，泄漏量不超过1.0％。全部挡板的操作是灵活可靠和方便检修。除非另外指出，挡板有远程控制和在走道或楼面就地人工操作的电气操作执行器，还将提供就地安装的挡板位置指示器。
（5）净烟气出口挡板门采用电动双挡板。由于FGD出口的运行温度仅为50℃左右，卖方对其防腐和材料的选择进行充分考虑。
（6）烟气挡板在很大的压差下能够操作，并且关闭紧密，不会有弯曲或卡住，而且挡板在全开和全闭位置与锁紧装置要能匹配，烟道内的挡板设计和位置要使挡板片上的积灰或积尘减至很小。
（7）执行器配备两端的位置定位开关，两个方向的转动开关，事故手轮和维修用的机械联锁。
（8）所有挡板另配有指示全开或全闭的限制开关。这些限制开关不受配有驱动装置的开关的限制。在行程的每端配有限制开关，并且直接指示板片的位置。
（9）烟气挡板有开/关功能。电动执行器的速度满足电站和引风机的运行要求。挡板门的电气执行器从全开到全关速度为75秒。
（10）提供的双挡板全套装置包括框架、双层板、电动执行器及密封系统的所有必需的密封件、控制件。
（11）烟道挡板框架的安装是法兰连接，由螺栓定位紧密地焊在烟道上。
（12）挡板布置为水平主轴。挡板轴采用适当的钢材制作，并且要特别注意框架，轴和支座的设计，以便防止灰尘进入和由于高温而引起的变形或退化。
（13）轴或挡板运行设有脂润滑。
（14）双挡板有密封空气间隙，挡板的密封空气系统包括一台密封空气风机和一台备用风机。密封空气的压力至少比烟气的压力高0.5KPa。密封风机应采用空冷型式。密封空气所需的风机也在卖方供货范围内，并且卖方应负责提供密封风的相关参数及要求。同时，卖方提供密封风的阀门，该阀门直接安装在挡板门上，与挡板门为机械连锁。
（15）密封空气风机能适于运行的条件和要求。对噪音要求，应符合国标有关规定，距离设备1m远的噪声不得超过85dB(A)。
